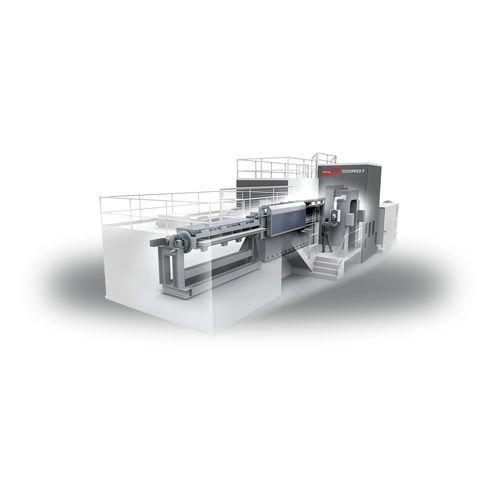

Centro de mecanizado 5 ejes Ecospeed F

universalpara aluminiode aleación de aluminio

Visión general
La serie Ecospeed F de Starrag es una familia modular de centros de mecanizado 5 ejes diseñada para piezas estructurales aeronáuticas. Introducida en 1999 y en evolución continua, la serie integra la cabeza de mecanizado de cinemática paralela Sprint Z3 y tamaños adaptables para componentes de ~1 m a 8 m.

Campos de aplicación
Numerosos fabricantes aeronáuticos utilizan Ecospeed para una amplia gama de componentes estructurales:

• Clientes típicos: Airbus, Boeing, Bombardier, Embraer, LM, BAE Systems, NG, AVIC, CATIC, UAC, Gulfstream, Textron, Hondajet, Pilatus
• Ejemplos de piezas y tiempos de ciclo: nervio de ala — Aluminio-Litio — ciclo total (3 fijaciones): 19 h 26 min; larguero — Aluminio — ciclo total (2 fijaciones): 4 h 15 min; marco en C — Aluminio — ciclo total (2 fijaciones): 8 h 42 min; stringer — Aluminio — ciclo medio (2 fijaciones): < 12 min/m; soporte borde de salida — Aluminio — ciclo total (2 fijaciones): 27 min

Husillo
Starrag ha suministrado más de 2.000 unidades de husillo. La serie Ecospeed ofrece un husillo motor real de 120 kW para maximizar el MRR:

• Árboles de husillo cortos y rígidos para alta rigidez
• Construcción compacta que reduce el contorno de colisión y la longitud de herramienta
• Características de par optimizadas para el mecanizado de metales duros

Sprint Z3
La cabeza Sprint Z3 monta tres accionamientos lineales radiales conectados mediante palancas rígidas y rótulas a una plataforma de husillo. El movimiento igual produce desplazamiento lineal en Z; el movimiento diferencial permite la inclinación A/B. La sincronización permite cualquier trayectoria dentro de un cono esférico de ±45°.

Tamaños de máquina

• F1540 — 4000 x 1500 mm — 3.000 kg
• F2040/2540 — 4000 x 2000 mm (4000 x 2500 mm) — 4.000 kg
• F2060/2560 — 6000 x 2000 mm (6000 x 2500 mm) — 5.000 kg

Características
Opciones y características para el mecanizado de aluminio aeronáutico:

• Integración de cabezas angulares de fresado y taladrado para ampliar el acceso
• Cabezas angulares: contorno de colisión compacto; mecanizado continuo en 6 ejes ±135°; acceso a zonas estrechas hasta ~60 mm
• Controlador de células: software para control automático de celdas FMS (manipulación de palets, buffers, carga/descarga)
• Magazines de herramientas: tipo rack WERO — 129 o 300 bolsillos; vástago HSK-A63 / HSK-A80; longitud máxima herramienta 250 mm; diámetro máximo por posición 80 mm; peso máximo 7 kg
• Integración en sistemas de fabricación flexibles para optimizar el flujo de material y la gestión de virutas

Especificaciones técnicas

• Serie: Ecospeed F (mecanizado 5 ejes)
• Husillo: motor real 120 kW
• Unidades de husillo entregadas: >2000
• Sprint Z3: cinemática paralela — movimiento de husillo dentro de un cono esférico ±45°
• Cabezas angulares: mecanizado continuo 6 ejes ±135°; contorno compacto; acceso ~60 mm
• Opciones de magazine: 129 / 300 bolsillos; HSK-A63 / HSK-A80; longitud máx. 250 mm; diámetro máx. 80 mm; peso máx. 7 kg
• Tamaños representativos: F1540, F2040/2540, F2060/2560
