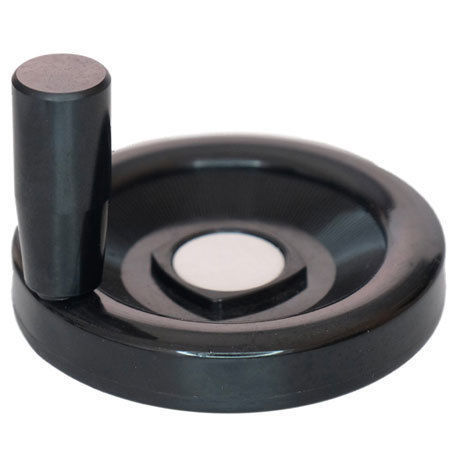

Volante de maniobra VD1

de mandocon mango giratoriode disco

Nombre del producto
Volante en disco VD1 con orificio ciego liso y empuñadura giratoria.

Descripción breve
Volante en disco VD1 con orificio ciego liso y empuñadura giratoria, indicado para maniobras y ajustes en aplicaciones industriales.

Materiales y componentes

• MATERIAL: Termoplástico con alta resistencia mecánica. Materiales resistentes al calor u otros grados de resistencia disponibles a pedido.
• BUJE: Acero pasivado con zinc.
• PASADOR: Acero pasivado con zinc.
• EMPUNADURA: Material termoendurecible.
• PLACAS DE FIJACIÓN: Color aluminio anodizado.
• COLOR: Negro. Otros colores disponibles para lotes adecuados.
• CUMPLIMIENTO: RoHS y REACH.

Tabla - VOLANTE EN DISCO CON ORIFICIO CIEGO LISO Y EMPUÑADURA GIRATORIA, MODELO VD1
CODE | ITEM | A | B | C | D | E | F | G | H | I | L | M | N | O | PCS BOX
EMVD1100MG | VD1/100/M/BLC - D8 | 100 | 38 | 20 | 16 | 30 | 24 | 8 | 30 | 25 | 12 | M6 | 51 | 21 | 10

Notas
El producto se suministra en versiones identificadas por códigos (ejemplo arriba). Materiales especiales (mayor resistencia térmica u otros grados) y colores están disponibles bajo pedido para lotes de producción adecuados.

Especificaciones técnicas

• Modelo: VD1
• Artículo ejemplo: VD1/100/M/BLC - D8 (código EMVD1100MG)
• Dimensiones (mm) ejemplo: A=100, B=38, C=20, D=16, E=30, F=24, G=8, H=30, I=25, L=12, N=51, O=21
• Rosca/Inserto: M6 (ejemplo)
• Unidades por caja (ejemplo): 10
• Material del cuerpo: Termoplástico (estándar). Opciones para materiales resistentes al calor u otros grados a pedido.
• Buje y pasador: Acero pasivado con zinc.
• Empuñadura: Material termoendurecible.
• Placa de fijación: Color aluminio anodizado.
• Color estándar: Negro (otros colores para lotes adecuados).
• Cumplimiento: RoHS y REACH.
