Sistema de medición de diámetro EMP II
por contacto directopara controlpara calibración

sistema de medición de diámetro
sistema de medición de diámetro
Añadir a mis favoritos
Añadir al comparador


Características

Magnitud física
de diámetro
Tecnología
por contacto directo
Aplicaciones
para control, para calibración
Otras características
automático, de alta precisión

Descripción

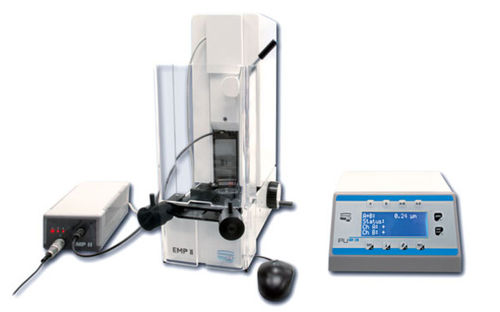

El innovador EMP II puede comprobar bloques de calibre de clase 0, 1 y 2. Con un rango de medición entre 0,5 y 100 mm y una resolución de 0,01µm, es siempre preciso. Descripción del sistema: Las influencias térmicas en el resultado de la medición se reducen en su mayor parte mediante el montaje local del EMP 2, que consta de una base de fundición pesada con unidad de posicionamiento y medición, una unidad de conmutación del motor y una unidad de interfaz PU 23. La comparación se realiza con bloques de medición que son al menos una clase mejor. La mecánica extremadamente precisa para posicionar los cabezales de medición en la muestra, garantiza un alto grado de reproducibilidad de los resultados de medición y, por tanto, una calibración rápida y fiable de sus bloques de medición. Las pruebas se realizan según la norma DIN EN 3650 y cumplen los requisitos de la DAkkS. El software de medición, documentación y administración disponible opcionalmente procesa automáticamente todos los resultados de medición de la unidad de interfaz PU23 y garantiza una documentación completa de sus bloques de medición. Datos técnicos - Rango de aplicación 0,5 - 100 mm - Resolución 0,01 µm - Incertidumbre de medición (diferencia de longitud D ≤ 10 µm) 0,03 µm + 0,002 * D Ventajas - Medición semiautomática, puntos de medición definidos mediante una puerta de conmutación - Configuración local para el desacoplamiento térmico - Dos codificadores en posición opuesta para la medición diferencial - Mediciones comparativas con la referencia del bloque de medición - Elevación automática del bloque de medición durante el desplazamiento a los puntos - Alta reproducibilidad de los valores de medición - Medición rápida gracias a la mecánica segura de una sola mano, registro rápido de los datos de medición - Transferencia automática de todos los valores de medición al software posterior (p. ej.: QMSOFT) - Diseño extra pesado con cuerpo de fundición en diseño de pórtico

---
