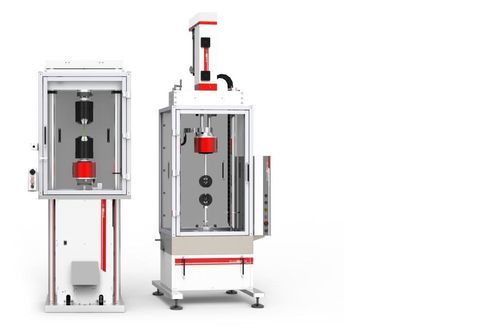

Máquina de prueba de torsión BV series

de parde fatigacontrolada por PC

Descripción del producto
Diseñada para cargas combinadas axiales y torsionales, la serie BV ofrece una caracterización mecánica completa de materiales y componentes. Disponible en una amplia gama de capacidades, con par de hasta 230 Nm, estos sistemas axial-torsión combinan un diseño compacto y rígido con la flexibilidad para integrar toda la gama de actuadores (EA y UD).

Características

• Par máximo: 230 Nm
• Control de dos o más ejes electromecánicos sincronizados
• Codificador rotativo absoluto integrado
• Adquisición de datos de alta resolución 24 bits
• Control remoto
• Estación de control separada e independiente
• Gestión de ensayos simple y flexible mediante la interfaz gráfica Test Center
• Amplia gama de mordazas, accesorios dedicados y células de carga
• Integración con galgas extensométricas y cámaras climáticas

Tipos de ensayo

• Axial‑Torsión (combinado)
• Estático
• Dinámico (incluye fatiga torsional y fatiga con carga combinada)

Aplicaciones

• Ensayos de materiales (metales, plásticos, polímeros — fatiga torsional y ensayos de rotura)
• Biomédico (implantes, caracterización mecánica de hueso y tejidos blandos, ensayos de instrumentos quirúrgicos, implantes/hilos/tornillos)
• Automoción (árboles de transmisión, componentes de caucho, sujetadores, piezas de suspensión — ensayos de fatiga)
• Aeronáutica (materiales compuestos, componentes estructurales, análisis de fatiga con cargas combinadas)

Série BV - descripción general de modelos (Métrico)
BV Series | BV020 | BV035 | BV060 | BV080 | BV100 | BV170 | BV230
Par continuo | 15 Nm | 25 Nm | 45 Nm | 55 Nm | 80 Nm | 135 Nm | 160 Nm
Par dinámico (fatiga sinusoidal) | 20 Nm | 35 Nm | 60 Nm | 80 Nm | 100 Nm | 170 Nm | 230 Nm
Velocidad de ensayo | 350 rpm | 350 rpm | 200 rpm | 150 rpm | 200 rpm | 200 rpm | 100 rpm
Carga axial estática (máx. admisible) * | 15 kN | 50 kN | 50 kN | 50 kN | 50 kN | 50 kN | 50 kN
Carga axial dinámica (máx. admisible) * | 10.5 kN | 35 kN | 35 kN | 35 kN | 35 kN | 35 kN | 35 kN
Refrigeración | Aire | Aire | Aire | Aire | Aire | Circuito cerrado de agua | Circuito cerrado de agua
Número máx. de revoluciones | ±10000 * (aplica a todos los modelos)
Codificador rotativo absoluto | Integrado (todos los modelos)

Série BV - descripción general de modelos (Imperial)
BV Series | BV020 | BV035 | BV060 | BV080 | BV100 | BV170 | BV230
Par continuo | 132.76 lbf·in | 221.27 lbf·in | 398.28 lbf·in | 486.79 lbf·in | 708.06 lbf·in | 1194.85 lbf·in | 1416.12 lbf·in
Par dinámico (fatiga sinusoidal) | 177.01 lbf·in | 309.78 lbf·in | 531.04 lbf·in | 708.06 lbf·in | 885.07 lbf·in | 1504.63 lbf·in | 2035.67 lbf·in
Velocidad de ensayo | 350 rpm | 350 rpm | 200 rpm | 150 rpm | 200 rpm | 200 rpm | 100 rpm
Carga axial estática (máx. admisible) * | 3372.13 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf | 11240.45 lbf
Carga axial dinámica (máx. admisible) * | 2360.49 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf | 7868.31 lbf
Refrigeración | Aire | Aire | Aire | Aire | Aire | Circuito cerrado de agua | Circuito cerrado de agua
Número máx. de revoluciones | ±10000 * (aplica a todos los modelos)
Codificador rotativo absoluto | Integrado (todos los modelos)

Notas
* Valores superiores bajo demanda

Especificaciones

• Par dinámico máximo: 230 Nm
• Velocidad máxima de ensayo: hasta 350 rpm (depende del modelo)
• Carga axial estática admisible máxima: hasta 50 kN (depende del modelo)
• Carga axial dinámica admisible máxima: hasta 35 kN (depende del modelo)
• Rango de par continuo: 15 Nm a 160 Nm
• Rango de par dinámico (fatiga): 20 Nm a 230 Nm
• Refrigeración: aire (modelos pequeños) o circuito cerrado de agua (modelos grandes)
• Número máximo de revoluciones: ±10000 (típico, valores superiores bajo demanda)
• Codificador rotativo absoluto integrado
• Adquisición de datos 24 bits de alta resolución y gestión de ensayos vía la interfaz gráfica Test Center
• Compatible con cámaras climáticas, galgas extensométricas y amplia gama de mordazas y accesorios
