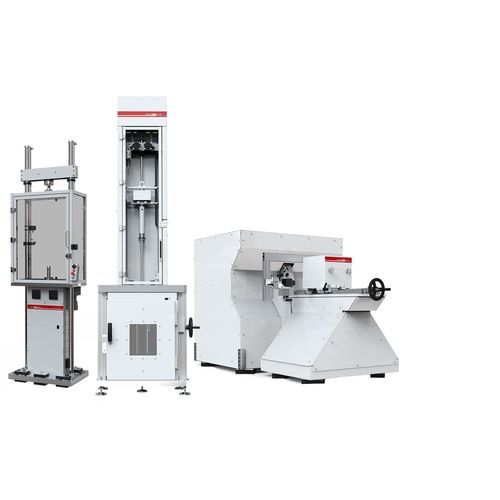

Barra de Hopkinson

Resumen
Las pruebas a altas tasas de deformación analizan el comportamiento de los materiales ante cargas rápidas e intensas. Los sistemas STEP Lab reproducen impactos para la investigación automotriz, aeroespacial y de materiales, permitiendo ensayos de tracción y compresión a velocidades de hasta 30 m/s y cargas estáticas/dinámicas de hasta 150 kN. Es posible añadir una cámara climática para ensayos con control de temperatura y configurar sistemas en modo multi-actuador.

Características

• Carga máxima: 150 kN
• Velocidad máxima: 30 m/s
• Diseñado para ensayos HCF (High Cycles Fatigue)
• Integración con cámaras DIC de alta velocidad de terceros
• Ensayos de alta fiabilidad
• Funcionamiento multi-actuador o modo simple
• Cargas dinámicas hasta 200 kN (dependiendo del sistema)
• Amplia variedad de accesorios disponibles
• Mantenimiento cero
• Instalación sencilla (Plug&Play)
• Bajo consumo de energía

Tipo de ensayo

• Alta velocidad
• Compresión
• Tracción
• Impacto

Aplicaciones

• Plásticos
• Metales
• Compuestos

Áreas de aplicación e investigación

• Caracterización de metales, compuestos y polímeros desde condiciones cuasi-estáticas hasta tasas de deformación de 1000/s
• Análisis de daño acumulado en componentes aeroespaciales sometidos a impactos de alta tasa de deformación
• Simulación de impactos como accidentes de tráfico
• Ensayos de impacto en tracción sobre cables de paracaídas y cinturones de seguridad
• Estudios de reducción de peso de componentes

Actuadores y familias de sistemas
Las máquinas de ensayo de deformación de alta velocidad se basan en actuadores eléctricos de alta dinámica (motores lineales). Las familias de sistemas disponibles se adaptan a diferentes casos de uso: serie UD para fatiga, HUD para resistencia y altas fuerzas dinámicas continuas, y XUD para ensayos de corta duración con muy altas aceleraciones.

Normas

• ASTM D3763
• ASTM D638-5
• ISO 8256-2
• ISO 6603-2
• ISO 26203-2
• ISO 18872
• ISO 11343
• SAE International J2749

Notas
Los sistemas soportan control en lazo cerrado de fuerza y desplazamiento mediante el Test Center controller, adquisición de datos en 24 bits de alta resolución, y pueden configurarse con hasta 8 ejes controlados y sincronizados. Se pueden instalar sobre distintas estructuras y permiten configuraciones geométricas flexibles.

Características / especificaciones técnicas

• Velocidad máxima de ensayo: hasta 30 m/s
• Carga máxima estática/dinámica típica: 150 kN (dependiendo del sistema); cargas dinámicas hasta 200 kN indicadas en las características
• Capacidad de tasa de deformación: caracterización hasta 1000/s
• Serie UD: ensayos de fatiga hasta 2 m/s y 10G
• Serie HUD: ensayos dinámicos hasta 6 m/s y 45G
• Serie XUD: ensayos dinámicos hasta 6 m/s y 90G
• Accionamiento: motores lineales de alta dinámica
• Control: lazo cerrado de fuerza y desplazamiento vía Test Center controller
• Adquisición de datos: 24 bits de alta resolución
• Ejes: hasta 8 ejes controlados y sincronizados
• Accesorios: cámara climática instalable para ensayos a temperatura; integración con cámaras DIC de alta velocidad
• Instalación: Plug & Play
• Mantenimiento: mantenimiento cero declarado
• Energía: bajo consumo energético
