Máquina de prueba de resistencia ST series

de funcionamientode potenciamecánica

Descripción del producto
Las estructuras de carga STEP Lab están diseñadas para aceptar una amplia gama de configuraciones de cargas mecánicas, desde ensayos estáticos simples hasta pruebas de resistencia más complejas. Diseñadas para ofrecer alta rigidez, integración sin fisuras y larga vida útil, las soluciones de bastidores modulares de STEP Lab proporcionan el rendimiento y la flexibilidad que necesitan los laboratorios de ensayo para adaptarse a requisitos cambiantes.

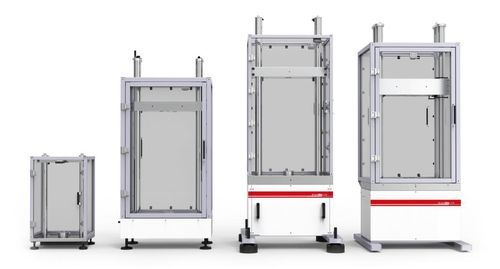

Configuraciones estándar

• ST05
• ST015T (Mesa)
• ST015F (Suelo)
• ST100

Notas
Los bastidores modulares pueden personalizarse según los requisitos específicos de ensayo y adaptarse en todos los aspectos (tipo de bastidor, cruzeta, asas de seguridad, posición del cuadro eléctrico, etc.).

Ejemplo de configuración — ST015 – Estructura de carga
Tipo de bastidor

• B – Máquina tipo banco
• F – Máquina tipo suelo

Regulación de la cruzeta

• M – Regulación manual de la cruzeta (manivela superior)
• L – Regulación manual de la cruzeta (manivela lateral)
• E – Regulación eléctrica de la cruzeta

Posición del cuadro eléctrico

• A – Cuadro eléctrico colgante (solo para actuadores con potencia 3A y 6A)
• F – Cuadro eléctrico en suelo

Sensores de bloqueo de la cruzeta

• N – Sin sensores de bloqueo de la cruzeta
• Y – Cruzeta con sensores de bloqueo

Tipo de asa del portón de seguridad

• B – Asa estándar
• L – Asa iluminada
• I – Asa iluminada con enclavamiento

Posición del asa del portón

• R – Asa en puerta lateral derecha
• L – Asa en puerta lateral izquierda

Panel trasero extraíble para acceso posterior

• F – Panel fijo
• R – Panel extraíble

Barrera de seguridad

• N – Sin barrera de seguridad
• Y – Con barrera de seguridad

Predisposición y tamaño de la cruzeta

• SEA005 – Para EA05, cruzeta con espesor 89 mm
• SEA050 – Para EA050, cruzeta con espesor 89 mm
• LEA050 – Para EA050, cruzeta con espesor 150 mm

Características / especificaciones técnicas

• Bastidores modulares de alta rigidez para ensayos estáticos y de resistencia
• Diseñados para una integración perfecta con máquinas de ensayo y equipamiento de laboratorio
• Larga vida útil y modularidad para adaptarse a requisitos de ensayo cambiantes
• Múltiples configuraciones estándar (ST05, ST015T, ST015F, ST100) y opciones totalmente personalizables
• Tipos de bastidor: tipo banco (B) o tipo suelo (F)
• Regulación de la cruzeta: manual (manivela superior o lateral) o eléctrica (M, L, E)
• Posiciones del cuadro eléctrico: colgante (A) o en suelo (F)
• Opciones de seguridad y acceso: presencia de barrera, tipos de asas (estándar, iluminada, con enclavamiento), paneles traseros extraíbles
• Tamaños / predisposiciones de cruzeta disponibles para distintas series de actuadores (ejemplos: SEA005, SEA050, LEA050)
• Adecuado para laboratorios de ensayo que requieren estructuras configurables para diversas configuraciones de carga mecánica
