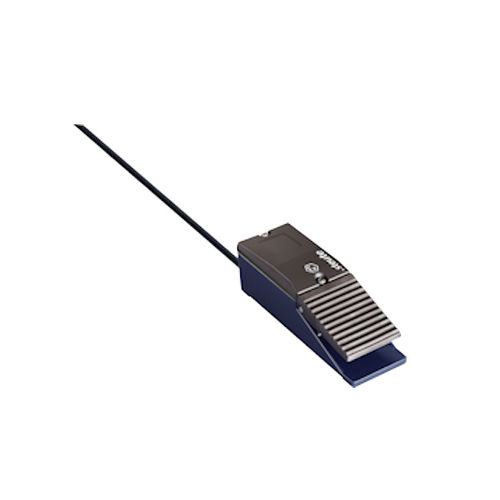

Interruptor de pedal de control Ex GF series

eléctrico1 pedalantideflagrante

• Zona Ex 1 y 21 • 1 pedal • Carcasa de metal • Sin cubierta de protección • Máx. 2 contactos • Altura de pedal reducida • Con cable confeccionado • Atención: ¡Indicar en el pedido las aprobaciones internacionales necesarias! Normas aplicadas EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13849-1 Carcasa fundición a presión de aluminio, con recubrimiento en polvo Tapa termoplástico, reforzado con fibra de vidrio, resistente a golpes, autoextinguible UL 94 V-0 Pedal termoplástico, reforzado con fibra de vidrio, resistente a golpes, autoextinguible UL 94 V-0 Grado de protección IP65 (IEC/EN 60529) B10d (10 % carga nominal) Ex GF: 2 millones TM Ex GF: máx. 20 años Conexión cable de conexión H05VV-F Sección de conexión 3 o 4 x 0,75 mm² (incluidas virolas de cable) Material de contacto Plata Sistema de conmutación Ex GF: conmutación lenta, contacto ruptor de apertura forzada A Ex GFM: Ruptura brusca Elementos de conmutación Ex GF: 1 contacto NC/1 contacto NA, tipo Zb Ex GFM: contacto inversor con interrupción sencilla, tipo C o 1 contacto NC/1 contacto NA, tipo Za Elemento de conmutación Ex GF: Ex 14 Ex GFM: forma C: ExM 14, forma Za: ExM 14 1Ö/1S Categoría de utilización AC-15; DC-13 Corriente/Tensión nominal operativa Ie/Ue Ex GF: 6 A/250 VAC; 0,25 A/230 VDC Ex GFM: 5 A/250 VAC; 0,16 A/230 VDC Ex GFM 1Ö/1S: 5 A/250 VAC; 0,2 A/230 VDC Protección contra cortocircuitos Ex GF: fusible gG/gN 6 A Ex GFM: fusible gG/gN 5 A Temperatura ambiente Ex GF: T6: –20 °C … +60 °C, T5: –20 °C … +75 °C Ex GFM: T6: –20 °C … +60 °C Vida útil mecánica > 1 millón de ciclos de conmutación Energía de impacto máx. 7 J Aprobaciones PTB 11 ATEX 1002 X IECEx PTB 11.
