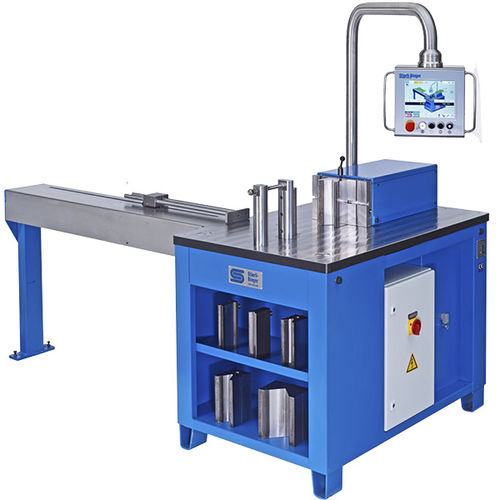

Máquina curvadora hidráulica 420-W

de tubosde perfileshorizontal

El centro de plegado Stierli-Bieger 420 CNC/W es un sistema muy eficiente que puede equiparse con un moderno control de 1 ó 2 ejes. El operario puede programar el sistema muy fácilmente ya que la pantalla le guía a través del diálogo. Se pueden programar el ángulo de plegado y las dimensiones de tope requeridas. El spring back relacionado con el material se calcula a partir de tablas de plegado que se guardan en el sistema de control y pueden adaptarse o ampliarse según sea necesario. Además, la longitud antes del plegado y las posiciones de tope se calculan automáticamente. Se pueden guardar 100.000 programas con 20 curvados diferentes cada uno. Las velocidades rápida y fina ya están ajustadas en ambos ejes. El portaherramientas de 200 mm y el robusto pasador de 80 mm de diámetro permiten un uso versátil y un fácil montaje de herramientas sencillas. Para el plegado se utilizan herramientas que pueden cambiarse fácil y rápidamente. La placa de trabajo de gran tamaño garantiza el posicionamiento eficaz de piezas curvadas muy grandes. El cilindro guiado especial lubricado con aceite no requiere mantenimiento ni guía abierta El pedal se utiliza para iniciar la operación de plegado. Control El moderno sistema de control CNC-W se corresponde con un moderno sistema de control de plegadoras. El amplio y claro panel táctil en color con pantalla gráfica ofrece multitud de funciones de control que permiten una rápida programación y producción de piezas curvadas. Programación de piezas curvadas en tiempo récord: Introducción directa y rápida de ángulos y longitudes Las medidas de ángulos y longitudes, tal y como se muestran en el diagrama, pueden introducirse en la programación de diálogo gráfico directo o en forma de tabla. Biblioteca de moldes predefinida (biblioteca de barras) Las geometrías de uso frecuente ya están compiladas en una biblioteca predefinida.
