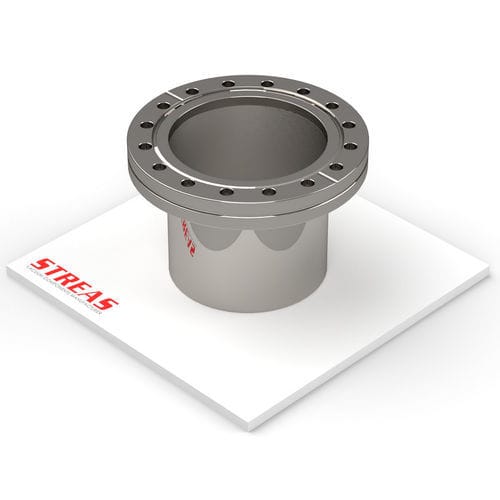

Brida de tubos FT series

de acero inoxidablecircularde soldar

Descripción del producto:
Brida soldada a un tubo diseñada para la línea CF. El cierre se realiza mediante tornillos. Disponible en AISI 304 con acabado exterior pulido mecánico e interior en bruto. Gama desde DN 16 hasta DN 350 con varios códigos FT según diámetro y taladro.

Variantes (Artículos):

• Código: FT16CF-F-18-35-4 — Material: AISI 304 — Acabado: exterior pulido mecánico / interior bruto — DN: 16 — A: 34 mm — B: 27 mm — C: 35 mm — D: 18 mm — E: - — F: -
• Código: FT25CF-F-25_4-50-4 — Material: AISI 304 — Acabado: exterior pulido mecánico / interior bruto — DN: 25 — A: 54 mm — B: 41,3 mm — C: 50 mm — D: 25,4 mm — E: - — F: -
• Código: FT38CF-F-38-60-4 — Material: AISI 304 — Acabado: exterior pulido mecánico / interior bruto — DN: 38 — A: 70 mm — B: 58,7 mm — C: 60 mm — D: 38 mm — E: - — F: -
• Código: FT38CF-F-42_4-60-4 — Material: AISI 304 — Acabado: exterior pulido mecánico / interior bruto — DN: 38 — A: 70 mm — B: 58,7 mm — C: 60 mm — D: 42,4 mm — E: - — F: -
• Código: FT38CF-F-44_5-60-4 — Material: AISI 304 — Acabado: exterior pulido mecánico / interior bruto — DN: 38 — A: 70 mm — B: 58,7 mm — C: 60 mm — D: 44,5 mm — E: - — F: -
• Código: FT50CF-F-50_8-80-4 — Material: AISI 304 — Acabado: exterior pulido mecánico / interior bruto — DN: 50 — A: 85 mm — B: 72,4 mm — C: 80 mm — D: 50,8 mm — E: - — F: -
• Código: FT63CF-F-70-90-4 — Material: AISI 304 — Acabado: exterior pulido mecánico / interior bruto — DN: 63 — A: 114 mm — B: 92,2 mm — C: 90 mm — D: 70 mm — E: - — F: -
• Código: FT75CF-F-76-90-4 — Material: AISI 304 — Acabado: exterior pulido mecánico / interior bruto — DN: 75 — A: 117 mm — B: 102,3 mm — C: 90 mm — D: 76 mm — E: - — F: -
• Código: FT100CF-F-104-100-4 — Material: AISI 304 — Acabado: exterior pulido mecánico / interior bruto — DN: 100 — A: 152 mm — B: 130,3 mm — C: 100 mm — D: 104 mm — E: - — F: -
• Código: FT125CF-F-129-100-4 — Material: AISI 304 — Acabado: exterior pulido mecánico / interior bruto — DN: 125 — A: 171,5 mm — B: 151,6 mm — C: 100 mm — D: 129 mm — E: - — F: -
• Código: FT150CF-F-154-120-4 — Material: AISI 304 — Acabado: exterior pulido mecánico / interior bruto — DN: 150 — A: 202 mm — B: 181 mm — C: 120 mm — D: 154 mm — E: - — F: -
• Código: FT200CF-F-204-120-4 — Material: AISI 304 — Acabado: exterior pulido mecánico / interior bruto — DN: 200 — A: 253 mm — B: 231,8 mm — C: 120 mm — D: 204 mm — E: - — F: -
• Código: FT250CF-F-254-150-4 — Material: AISI 304 — Acabado: exterior pulido mecánico / interior bruto — DN: 250 — A: 306 mm — B: 284 mm — C: 150 mm — D: 254 mm — E: - — F: -
• Código: FT275CF-F-273-150-4 — Material: AISI 304 — Acabado: exterior pulido mecánico / interior bruto — DN: 275 — A: 336 mm — B: 306,3 mm — C: 150 mm — D: 273 mm — E: - — F: -
• Código: FT295CF-F-306-200-4 — Material: AISI 304 — Acabado: exterior pulido mecánico / interior bruto — DN: 295 — A: 355,6 mm — B: 325,4 mm — C: 200 mm — D: 306 mm — E: - — F: -
• Código: FT300CF-F-306-200-4 — Material: AISI 304 — Acabado: exterior pulido mecánico / interior bruto — DN: 300 — A: 368 mm — B: 338,1 mm — C: 200 mm — D: 306 mm — E: - — F: -
• Código: FT350CF-F-356-200-4 — Material: AISI 304 — Acabado: exterior pulido mecánico / interior bruto — DN: 350 — A: 419,1 mm — B: 388,9 mm — C: 200 mm — D: 356 mm — E: - — F: -

Características / especificaciones técnicas:

• Línea: CF
• Tipo de línea: CF
• Tipo de producto: Bridas
• Material disponible: AISI 304
• Acabado: exterior pulido mecánico e interior bruto
• Montaje: brida soldada al tubo; apriete mediante tornillos
• Documentación disponible: ficha comercial y ficha técnica (PDF)
