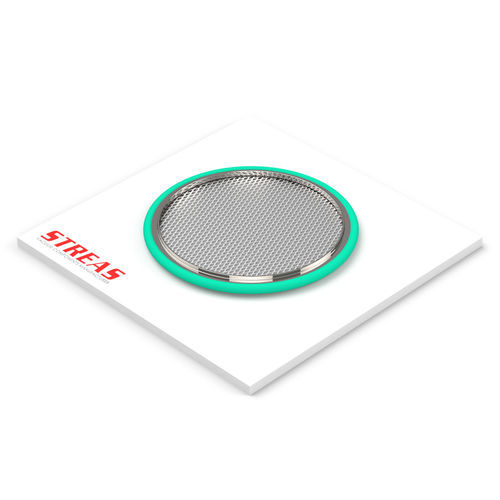

Anillo de centrado ACRM series

Anillo de centrado para bridas con malla metálica y junta tórica diseñado para conexiones ISO (ISO-K, ISO-F, ISO-Q). Garantiza el centrado de las bridas, el sellado mediante junta tórica y la filtración a través de la malla metálica.

Artículos disponibles

• ACRM63ISO-4/4/FKM — Materiales: AISI 304 y FKM (Viton); Acabado: Natural; DN: 63; A: 70 mm (2.756 in); B: 3,9 mm (0.154 in); Disponibilidad: Alta
• ACRM80ISO-4/4/FKM — Materiales: AISI 304 y FKM (Viton); Acabado: Natural; DN: 80; A: 83 mm (3.268 in); B: 3,9 mm (0.154 in); Disponibilidad: Media
• ACRM100ISO-4/4/FKM — Materiales: AISI 304 y FKM (Viton); Acabado: Natural; DN: 100; A: 102 mm (4.016 in); B: 3,9 mm (0.154 in); Disponibilidad: Alta
• ACRM160ISO-4/4/FKM — Materiales: AISI 304 y FKM (Viton); Acabado: Natural; DN: 160; A: 153 mm (6.024 in); B: 3,9 mm (0.154 in); Disponibilidad: Alta
• ACRM200ISO-4/4/FKM — Materiales: AISI 304 y FKM (Viton); Acabado: Natural; DN: 200; A: 213 mm (8.386 in); B: 3,9 mm (0.154 in); Disponibilidad: Baja
• ACRM250ISO-4/4/FKM — Materiales: AISI 304 y FKM (Viton); Acabado: Natural; DN: 250; A: 261 mm (10.276 in); B: 3,9 mm (0.154 in); Disponibilidad: Baja

Características / especificaciones técnicas

• Composición: anillo interno, junta y malla metálica
• Materiales: anillo y malla en AISI 304; juntas disponibles en fluoroelastómero (FKM, Viton)
• Líneas compatibles: ISO-K, ISO-F, ISO-Q
• Tipo de línea: ISO
• Tipo de producto: elemento de estanqueidad
• Acabado: Natural
• Funciones: centrado de bridas, soporte para junta tórica para el sellado, filtración mediante malla metálica
