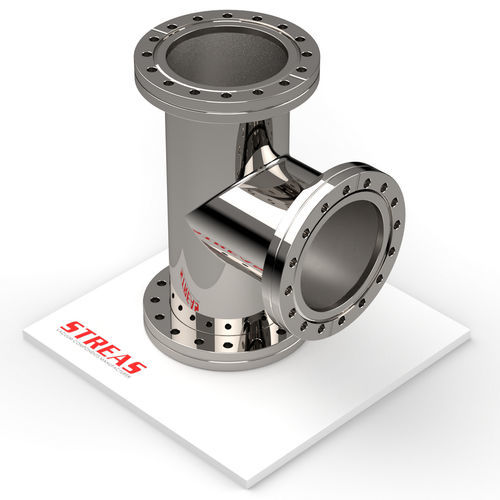

Racor para vacío 3T series

con bridaen Tde acero inoxidable 304

Descripción
Té de tres vías con bridas CF, diseñado para conexiones en sistemas de vacío. Disponible en AISI 304 con acabado externo pulido mecánicamente e interior en crudo de soldadura.

Características principales

• Línea: CF
• Tipo de línea: Brida CF
• Tipo de producto: Racores de conexión
• Acabado: Exterior pulido mecánicamente, interior crudo

Artículos disponibles

• 3T16CF-4 — Material: AISI 304; Acabado: Exterior pulido mecánicamente, interior crudo; DN: 16; A: 76 mm (2.992 in); B: 38 mm (1.496 in); C: 34 mm (1.339 in)
• 3T38CF-4 — Material: AISI 304; Acabado: Exterior pulido mecánicamente, interior crudo; DN: 38; A: 126 mm (4.961 in); B: 63 mm (2.48 in); C: 70 mm (2.756 in)
• 3T63CF-4 — Material: AISI 304; Acabado: Exterior pulido mecánicamente, interior crudo; DN: 63; A: 210 mm (8.268 in); B: 105 mm (4.134 in); C: 113 mm (4.449 in)
• 3T100CF-4 — Material: AISI 304; Acabado: Exterior pulido mecánicamente, interior crudo; DN: 100; A: 270 mm (10.63 in); B: 135 mm (5.315 in); C: 152 mm (5.984 in)
• 3T150CF-4 — Material: AISI 304; Acabado: Exterior pulido mecánicamente, interior crudo; DN: 150; A: 334 mm (13.15 in); B: 167 mm (6.575 in); C: 202 mm (7.953 in)
• 3T200CF-4 — Material: AISI 304; Acabado: Exterior pulido mecánicamente, interior crudo; DN: 200; A: 420 mm (16.535 in); B: 210 mm (8.268 in); C: 253 mm (9.961 in)

Especificaciones técnicas

• Configuración: Té de tres vías con bridas CF
• Material disponible: AISI 304
• Acabado estándar: Exterior pulido mecánicamente, interior crudo
• Variantes DN disponibles: 16, 38, 63, 100, 150, 200
• Documentación técnica disponible en PDF (ficha comercial y ficha técnica)
