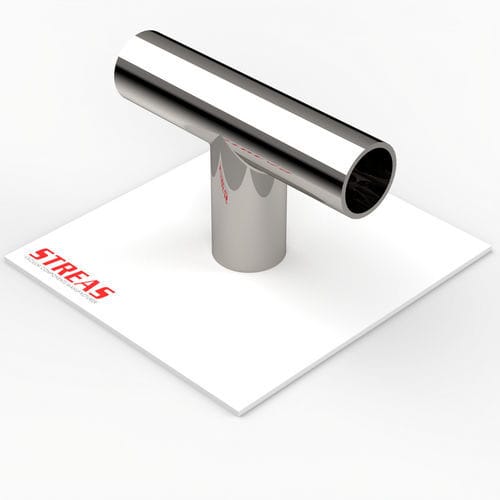

Racor hidráulico X33-1 series

para vacíosoldableen T

Tee de soldar para vacío y transporte de fluidos, diseñado para la línea TRS (tipo DD). Disponible en aceros inox AISI 304 y AISI 316 con acabado exterior pulido mecánico y interior en bruto. Varios diámetros y espesores de pared para instalaciones industriales y sistemas de vacío.

Información principal:

• Línea: TRS
• Tipo de línea: DD
• Tipo de producto: Tee para soldar
• Materiales: AISI 304, AISI 316
• Acabados: exterior pulido mecánico / interior bruto, completamente bruto

Artículos (selección de variantes presentes en la tabla):

• Código: X33-1-0509 — Material: AISI 304 — Acabado: Pulido ext. & Bruto int. — A: 14 mm (0.552 in) — B: 1,5 mm (0.06 in)
• Código: X33-1-0629 — Material: AISI 304 — Acabado: Pulido ext. & Bruto int. — A: 18 mm (0.709 in) — B: 1,5 mm (0.06 in)
• Código: X33-1-0718 — Material: AISI 304 — Acabado: Pulido ext. & Bruto int. — A: 20 mm (0.788 in) — B: 2 mm (0.079 in)
• Código: X33-1-0867 — Material: AISI 304 — Acabado: Pulido ext. & Bruto int. — A: 254 mm (10 in) — B: 2 mm (0.079 in)
• Código: X33-1-0952 — Material: AISI 304 — Acabado: Pulido ext. & Bruto int. — A: 28 mm (1.103 in) — B: 1,5 mm (0.06 in)
• Código: X33-1-0987 — Material: AISI 304 — Acabado: Pulido ext. & Bruto int. — A: 38 mm (1.497 in) — B: 1,5 mm (0.06 in)
• Código: X33-1-1032 — Material: AISI 304 — Acabado: Pulido ext. & Bruto int. — A: 42,4 mm (1.67 in) — B: 1,5 mm (0.06 in)
• Código: X33-1-1076 — Material: AISI 304 — Acabado: Pulido ext. & Bruto int. — A: 44,5 mm (1.752 in) — B: 2 mm (0.079 in)
• Código: X33-1-1484 — Material: AISI 304 — Acabado: Pulido ext. & Bruto int. — A: 50,8 mm (2 in) — B: 2 mm (0.079 in)
• Código: X33-1-1121 — Material: AISI 304 — Acabado: Pulido ext. & Bruto int. — A: 54 mm (2.126 in) — B: 2 mm (0.079 in)
• Código: X33-1-1154 — Material: AISI 304 — Acabado: Pulido ext. & Bruto int. — A: 70 mm (2.756 in) — B: 2 mm (0.079 in)
• Código: X33-1-1198 — Material: AISI 304 — Acabado: Pulido ext. & Bruto int. — A: 76 mm (2.993 in) — B: 2 mm (0.079 in)
• Código: X33-1-1243 — Material: AISI 304 — Acabado: Pulido ext. & Bruto int. — A: 88,9 mm (3.5 in) — B: 2 mm (0.079 in)
• Código: X33-1-0388 — Material: AISI 304 — Acabado: Pulido ext. & Bruto int. — A: 104 mm (4.095 in) — B: 2 mm (0.079 in)
• Código: X33-1-1591 — Material: AISI 304 — Acabado: Pulido ext. & Bruto int. — A: 108 mm (4.252 in) — B: 3 mm (0.119 in)
• Código: X33-1-1056 — Material: AISI 304 — Acabado: Pulido ext. & Bruto int. — A: 154 mm (6.063 in) — B: 2 mm (0.079 in)
• Código: X33-1-0587 — Material: AISI 304 — Acabado: Pulido ext. & Bruto int. — A: 159 mm (6.26 in) — B: 3 mm (0.119 in)
• Código: X33-1-0666 — Material: AISI 304 — Acabado: Pulido ext. & Bruto int. — A: 204 mm (8.032 in) — B: 2 mm (0.079 in)
• Código: X33-1-0756 — Material: AISI 304 — Acabado: Pulido ext. & Bruto int. — A: 219 mm (8.623 in) — B: 3 mm (0.119 in)
• Código: X33-1-0806 — Material: AISI 304 — Acabado: Pulido ext. & Bruto int. — A: 25,4 mm (1 in) — B: 1,5 mm (0.06 in)

Características técnicas / especificaciones:

• Aplicación: vacío y transporte de fluidos
• Materiales: AISI 304 y AISI 316 (variantes listadas en la tabla)
• Acabados: exterior pulido mecánico / interior bruto o completamente bruto
• Tamaños disponibles: múltiples variantes A (diámetros) de 14 mm hasta más de 267 mm según la tabla; espesores B variables (1,5 mm, 2 mm, 3 mm, etc.)
• Documentación técnica y comercial disponible (ficha de producto y ficha técnica PDF)

Pedido y documentación:

• Seleccione el código y la variante de material de la tabla al realizar el pedido
• Fichas técnicas y planos disponibles bajo solicitud
