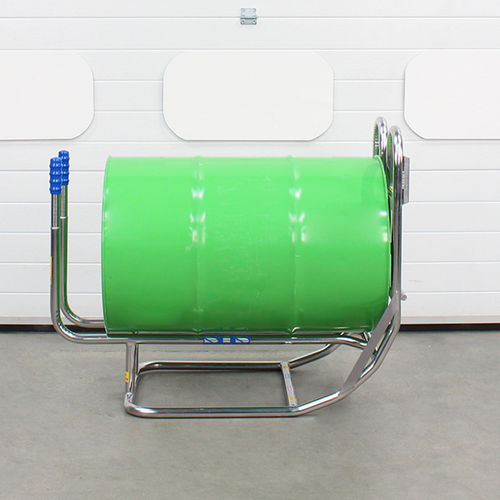

Elevador para barriles manual DCR02

de control manualde acero inoxidablemontado en carretilla elevadora

Descripción general
La cuna de volteo DCR02 permite transferir de forma segura tambores de 200–220 L de posición vertical a horizontal para su manipulación y almacenamiento en estanterías. Diseñada para colocar tambores de modo que una carretilla o apilador pueda levantarlos por debajo de la cuna.

Características clave

• Bajo esfuerzo del operario: alturas de manijas ergonómicas y geometría de volteo que permiten orientar tambores de hasta 300 kg con una fuerza de entrada inferior a 25 kg.
• Carga segura del tambor: placa base diseñada para carga segura mediante carros o elevadores de tambor compatibles; optimizado para tambores de 200–220 L (diseñado para 200 L).
• Diseño compatible con carretilla: tras la rotación, carretillas o apiladores pueden pasar por debajo para elevar el tambor y colocarlo horizontalmente en el estante.
• Construcción en acero inoxidable 304: acabado liso e higiénico con alta resistencia a la corrosión, apto para sectores alimentario, químico y farmacéutico.
• Opción ATEX: variante Ex DCR02-Ex disponible para zonas peligrosas.

Operación y manipulación
Las manijas ergonómicas y el perfil de la cuna reducen el esfuerzo manual y permiten controlar el tambor durante la rotación. El operario puede empujar/rodar el tambor de vertical a horizontal de forma segura y con poco esfuerzo. Una vez horizontal, una carretilla o apilador puede levantar el tambor desde la cuna para transporte o almacenamiento.

Materiales y construcción
Fabricado en acero inoxidable 304 para durabilidad, resistencia a la corrosión y acabado higiénico, adecuado para entornos regulados. Soldaduras y acabados lisos que facilitan la limpieza y el mantenimiento.

Opción ATEX / zonas peligrosas
La variante DCR02-Ex está certificada para las Zonas 1, 2, 21 y 22. Las unidades ATEX se fabrican para asegurar continuidad eléctrica y conexión a tierra; las manijas son conductoras para disipar carga estática. Cada unidad se suministra con una Declaración de Conformidad que cubre las directivas y normas aplicables.

Funciones incluidas / relacionadas

• Puede cargarse/descargarse con equipos STS compatibles, como carros elevadores de tambor y elevadores de tambores (referencias del fabricante).
• Diseñado para integrarse en paquetes de manipulación completos que incluyen carros, elevadores y opciones ATEX.

Especificaciones técnicas

• Modelo: DCR02
• Capacidad nominal: 300 kg
• Fuerza manual requerida para operar: < 25 kg
• Compatibilidad de tambores: tambores de acero y plástico, cabeza cerrada y laterales planos, 200–220 L (diseñado para 200 L)
• Altura de dispensación: N/A (ver modelo DCR01 para dispensación)
• Carga/descarga: compatible con modelos STS (ej. DTC01, DTP04, DTP05, DTP08)
• Conformidad: CE / UKCA
• Modelo ATEX: DCR02-Ex certificado para Zonas 1, 2, 21 y 22 (continuidad eléctrica y conexión a tierra)
• Material de construcción: acero inoxidable 304
