Apiladora neumática STP07-FAC01-WLC-Ex

manualcon operador a piepara palés

Descripción general
El STP07-FAC01-WLC-Ex es un apilador straddle ATEX que combina cumplimiento en zonas peligrosas con pesaje integrado para la manipulación móvil de paletas e IBC. Diseñado para zonas de gas y polvo, permite a los operarios pesar, mover y documentar cargas en el punto de manipulación manteniendo la seguridad intrínseca.

Designación del modelo

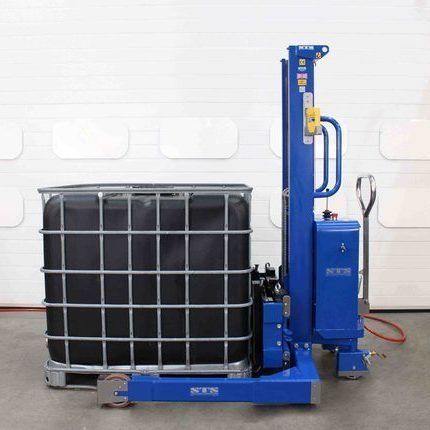

STP07-FAC01-WLC-Ex (variante mostrada con sistema de celdas de carga inalámbricas)

Sistema de elevación totalmente conforme
El elevador/descenso funciona con alimentación neumática mediante conexión a una línea de aire. Botones de parada de emergencia y válvulas de bloqueo aseguran la carga si la línea se desconecta; la carga permanece retenida hasta la reconexión y operación de la palanca de bajada.

Certificación ATEX / UKEX
Certificado para zonas de gas y polvo 1 y 2. Las unidades están diseñadas para asegurar continuidad eléctrica y conexión permanente a tierra. Suministradas con Declaración de Conformidad que acredita el cumplimiento de directivas y normas aplicables.

Horquillas revestidas en acero inoxidable
Horquillas revestidas en acero inoxidable 304 para eliminar el riesgo de choque térmico durante la operación. Ancho de horquilla ajustable para manejar diferentes tamaños de palets e IBC.

Canales de elevación laminados en caliente
Canales de acero laminado en caliente de alta calidad que garantizan estabilidad durante el levantamiento. Cada unidad se prueba en carga y se suministra con certificado de ensayo y Declaración de Conformidad.

Dirección trasera controlable
La dirección trasera Ackermann ofrece un control direccional preciso al levantar y transportar cargas. Ruedas estándar: 180 mm delanteras (fijas) y 160 mm traseras (direccionables) con rodamientos de precisión. Frenos de estacionamiento traseros ajustables.

Celdas de carga inalámbricas ATEX (opción báscula)
El sistema de celdas de carga inalámbricas transmite datos por telemetría 2,4 GHz a un terminal portátil. Precisión ±1,25 kg, capacidad 1300 kg (centro de carga 600 mm).

Opciones

• Elevación electrohidráulica (variante STE07 para aplicaciones no ATEX)
• Sistema Power-drive (opciones batería y neumática para desplazamientos de larga distancia)
• Dimensiones de patas variables para integración con maquinaria o aplicaciones a medida

Especificación

• Capacidad (SWL): 1300 kg (centro de carga 600 mm)
• Funciones: Elevación/bajada motorizada, empuje/tirado manual
• Alimentación: Neumática – min 400 L/min, óptimo 760 L/min a 6 bar (manguera flexible 13 mm)
• Controles: Botones con funda de silicona, parada de emergencia
• Altura de elevación: 1440 mm ±40 mm (parte superior de las horquillas)
• Horquillas: 1200 mm de longitud, revestidas en inox 304, ancho ajustable
• Construcción: Acero dulce; granallado, imprimado y pintado con poliéster (RAL 5010)
• Protección: Policarbonato antiestático irrompible
• Dimensiones de patas: anchura interna 1250 mm; anchura exterior 1500 mm
• Ruedas delanteras: Dos ruedas nylon fijas 150 mm (ATEX)
• Ruedas traseras: Dos ruedas nylon direccionables 160 mm (ATEX)
• Nivel sonoro: <76 dBA
• Precisión báscula inalámbrica: ±1,25 kg; telemetría 2,4 GHz
• ATEX / UKEX: Certificado para zonas 1 & 2; Conformidad: CE / UKCA
