Volteador manual ITM01

hidráulicopara IBCde acero inoxidable

Descripción del producto

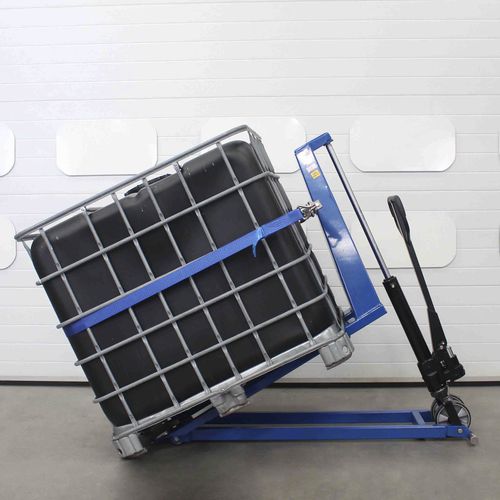

El volteador IBC ITM01 es una unidad manual-hidráulica diseñada para decantar completamente IBCs de base abierta y minimizar el desperdicio de producto. El sistema de inclinación admite IBCs con una carga útil (CU) de hasta 1000 kg y no es apto para IBCs de base cerrada.

Características clave

• Diseño y construcción de las horquillas: horquillas fijas con una anchura exterior de 540 mm para encajar bajo IBCs estándar de 1000 litros con base abierta.
• Sujeción del IBC: trinquete de acero inoxidable de 50 mm y correa de poliéster de 50 mm para retener el IBC durante el vaciado; tensado por trinquete y liberación rápida para extracción.
• Inclinación manual: bomba manual-hidráulica de elevación rápida accionada por bombeo de una manija; palanca de control y válvula de descenso para devolver el IBC a posición vertical.
• Opción ATEX: variante ITM01-Ex disponible para zonas 1, 2, 21 y 22 (gas y polvo); elevador hidráulico diseñado para continuidad eléctrica; se suministra Declaración de Conformidad.
• Construcción: bastidor de acero con barra de sujeción en inoxidable; acero dulce granallado, piezas inox tratadas por aqua-blast; imprimación y recubrimiento en polvo poliéster en aceros dulces; superficies inox lisas y limpias.
• Movilidad y operación: la unidad puede desplazarse descargada; la operación de volcado se realiza con la unidad estacionaria.

Aspectos de rendimiento

• Carga útil (CU): 1000 kg
• Ángulo de inclinación: 28° máximo (suficiente para vaciar completamente un IBC de base abierta)
• Esfuerzo del operario: <15 kg de esfuerzo manual en la palanca de la bomba

Construcción, ruedas y acabado

• Anchura horquilla (exterior): 540 mm
• Longitud horquilla: 1170 mm
• Longitud unidad: 1725 mm
• Tipo ruedas delanteras: rodillos para palet, 80 mm, rodamientos de precisión
• Tipo ruedas traseras: ruedas dirigibles, 200 mm, rodamientos de precisión
• Materiales ruedas: núcleo de aluminio con neumáticos de poliuretano
• Color unidad: RAL 5010 (azul)
• Conformidad: CE / UKCA

Documentación
Se suministran la especificación técnica y el manual de operación para el modelo ITM01; la ficha completa incluye dimensiones, pesos e instrucciones de mantenimiento.

Especificaciones técnicas

• Modelo: ITM01
• Carga útil (CU): 1000 kg
• Compatibilidad IBC: compatible con IBCs de base abierta (no apto para IBCs de base cerrada)
• Ángulo de inclinación: 28° máximo
• Anchura horquilla (exterior): 540 mm
• Longitud horquilla: 1170 mm
• Longitud unidad: 1725 mm
• Sistema de elevación: bomba manual-hidráulica de elevación rápida con palanca de control y válvula de descenso
• Movimiento: desplazar la unidad solo descargada; unidad estacionaria durante el volcado
• Método de sujeción: trinquete inox 50 mm y correa poliéster 50 mm
• Construcción: bastidor de acero con barra de sujeción inox
• Preparación de metales: acero dulce granallado, piezas inox aqua-blastadas
• Acabado superficial: imprimación y recubrimiento en polvo poliéster en acero dulce; inox liso
• Color unidad: RAL 5010 (azul)
• Ruedas delanteras: rodillos para palet 80 mm, rodamientos de precisión
• Ruedas traseras: ruedas dirigibles 200 mm, rodamientos de precisión
• Material ruedas: núcleo de aluminio con neumáticos de poliuretano
• Conformidad: CE / UKCA
• Opción ATEX: ITM01-Ex disponible para zonas 1, 2, 21 y 22; características de conexión a tierra/continuidad y Declaración de Conformidad incluidas
