Pinza de elevación y volteo de barriles DTP08-250kg-R500-CR01

de cilindroverticalhidráulica

Overview

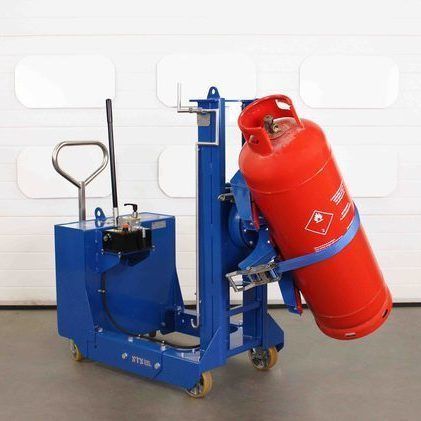

Este elevador y rotador de botellas de gas con contrapeso está diseñado para manipulación en espacios reducidos al eliminar las patas delanteras. Combina una bomba hidráulica manual de 13cc para el movimiento vertical y un mecanismo manual de rotación para girar los cilindros en altura. Modelo: DTP08-250kg-R500-CR01. Carga de trabajo segura (SWL): 250 kg.

Cylinder securing head
Incluye una almohadilla de apoyo de goma compatible con diámetros de cilindro de 180 mm–550 mm y alturas de 1200 mm–1800 mm. El cilindro se asegura contra la almohadilla mediante una correa con carraca (CR01) antes de elevar y maniobrar. La liberación se efectúa tirando de la palanca de la carraca y girando el mango hacia delante.

Sideways rotation
Un conjunto de caja de engranajes con anillo de giro (slew-ring) permite la rotación lateral controlada. El operario acciona una manivela larga de acero inoxidable; la elevada relación de transmisión reduce el esfuerzo manual y el mecanismo queda bloqueado mecánicamente cuando no está en movimiento.

Manual hydraulic pump
El sistema utiliza una bomba hidráulica manual de 13cc. Al mover la palanca se bombea fluido desde el depósito hacia el cilindro de elevación; para descender se gira la válvula de liberación manual en sentido antihorario para devolver el fluido al depósito. Se emplean componentes hidráulicos de calidad y las mangueras se limpian antes del montaje.

Chemical-resistant wheels
La máquina monta cinco ruedas: dos ruedas delanteras fijas de 160 mm, dos ruedas de apoyo traseras de 100 mm para estabilidad y una rueda direccional trasera de 160 mm. Todas las ruedas tienen núcleo de aluminio y neumáticos de poliuretano duro resistentes al aceite, adecuados para suelos planos y nivelados; los rodamientos de precisión aportan baja resistencia al rodamiento.

ATEX / UKEX option
Está disponible una versión certificada ATEX / UKEX (DTP08-250kg-R500-CR01-Ex) para áreas peligrosas (Zonas 1, 2, 21 y 22). Las unidades ATEX/UKEX se fabrican para garantizar continuidad eléctrica y camino a tierra; se suministran con una Declaración de Conformidad del fabricante.

Optional features

• Opción ATEX / UKEX — certificada para zonas 1, 2, 21 y 22.
• Modelo en acero inoxidable — versión en acero inoxidable 304 disponible para salas limpias y entornos GMP.
• Modelo de mayor elevación — viga de elevación alternativa hasta 760 mm de carrera para colocar tambores en cubetos elevados.

Technical specification
Consulte la ficha técnica del producto para obtener detalles completos como peso y dimensiones.

Characteristics / Technical specifications

• Modelo: DTP08-250kg-R500-CR01
• Carga de trabajo segura (SWL): 250 kg
• Accesorio: cabezal de sujeción CR01 con correa y carraca ajustable
• Compatibilidad de cilindros: diámetros 180 mm–550 mm; alturas 1200 mm–1800 mm
• Recorrido de elevación: 500 mm
• Altura libre de elevación: 450 mm
• Mecanismo de elevación: bomba hidráulica manual 13cc con válvula de descenso
• Rotación: caja de engranajes con anillo de giro y manivela en acero inoxidable (bloqueo mecánico en reposo)
• Protección: policarbonato transparente irrompible (policarbonato antiestático en variante ATEX)
• Preparación de metal: acero dulce granallado; piezas de acero inoxidable granalladas con agua
• Acabado superficial: imprimación y pintura en polvo poliéster en acero; acero inoxidable liso y limpio
• Color de la unidad: RAL 5010 (azul)
• Ruedas delanteras: dos ruedas fijas Ø160 mm con rodamientos de precisión
• Material ruedas delanteras: núcleo de aluminio con neumáticos de poliuretano (antiestático en variante ATEX)
• Rueda trasera: rueda direccional Ø160 mm con rodamientos de precisión
• Conformidad: CE / UKCA (ATEX / UKEX disponible para zonas 1, 2, 21, 22)
