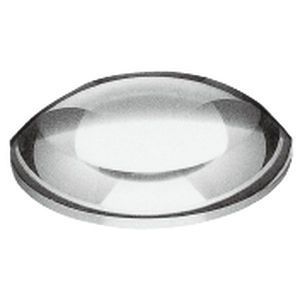

Lente plano convexo TS-02 series

simplede vidrio BK7de vidrio óptico

Resumen del producto
Las lentes plano-convexas tienen longitud focal positiva y se utilizan para aumentar la imagen, enfocar y colimar en sistemas ópticos de conjugado infinito. Se suele iluminar por el lado convexo para minimizar la aberración esférica; el lado plano emite el haz enfocado. Los productos estándar se suministran sin recubrimiento; recubrimientos antirreflectantes (AR) y otros están disponibles como opciones personalizadas.

Aplicaciones

• Agrandamiento de imagen en conjuntos ópticos
• Colimación de haces láser o LED
• Enfoque en sistemas de imagen e iluminación (conjugado infinito)

Especificaciones (resumen)
Material: B270 / BK-7 / F2
Índice de refracción (nd / ne): B270 1.5230/1.5251, BK-7 1.51680/1.51872, F2 1.62004/1.62408
Longitud de onda de diseño: 587,6 nm (línea d)
Chaflán / chaflán protector: Dia.3–5: 0,1 mm; Dia.10–100: 0,2 mm
Valores estándar.

Tolerancias (resumen)
Diámetro: +0 mm / -0,1 mm
Tolerancia espesor central: ±0,2 mm
Tolerancia longitud focal: ±2%
Descentrado: within 3 minutes (3')
Calidad de superficie: MIL60-40

Gama (ejemplos)

• TS-0259S — Dia.3 mm, F.L. 10 mm, Tc 2,00 mm, Material B270
• TS-0265S — Dia.10 mm, F.L. 30 mm, Tc 2,50 mm, Material BK-7
• TS-0294S — Dia.30 mm, F.L. 30 mm, Tc 10,00 mm, Material F2
• TS-0304S — Dia.30 mm, F.L. 300 mm, Tc 3,50 mm, Material BK-7
• TS-0436S — Dia.100 mm, F.L. 1000 mm, Tc 6,00 mm, Material BK-7

Características / Especificaciones técnicas

• Materiales disponibles: B270, BK-7, F2
• Índices de refracción (estándar): B270 nd=1.5230 / ne=1.5251; BK-7 nd=1.51680 / ne=1.51872; F2 nd=1.62004 / ne=1.62408
• Longitud de onda de diseño: 587,6 nm (línea d)
• Chaflán: Dia.3–5: 0,1 mm; Dia.10–100: 0,2 mm
• Tolerancia de diámetro: +0 mm / -0,1 mm
• Tolerancia de espesor central: ±0,2 mm
• Tolerancia de longitud focal: ±2%
• Descentrado: within 3 minutes (3')
• Calidad de superficie: MIL60-40
• Productos estándar sin recubrimiento; recubrimientos antirreflectantes y otros disponibles bajo pedido
• Algunos tamaños grandes o artículos especiales pueden fabricarse a pedido o estar sujetos a disponibilidad de stock
