Separador de haz ópticos TS-07 series

dieléctricode cubode reflexión parcial

Resumen

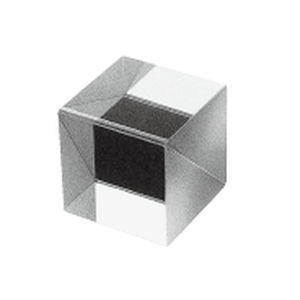

El divisor de haz en cubo serie TS transmite y refleja la luz policromática incidente a θ = 45° con una división aproximada 50:50 en el rango visible (400–700 nm). Las cuatro superficies exteriores pulidas llevan recubrimiento antirreflectante. Podemos fabricar medidas personalizadas y rangos de longitud de onda no estándar bajo pedido.

Aplicaciones

• Observación e imagen simultáneas mediante dos ramas de salida a 90°; instrumentación óptica y configuraciones de laboratorio que requieren división igualitaria del haz

Especificaciones

• Material: BK-7
• Índice de refracción: 1,51680 (nd)
• Rango de longitudes de onda: 400–700 nm
• Transmitancia / Reflectancia: 50 : 50
• Chaflanado: todas las circunferencias o aristas chaflanadas; cara inclinada con recubrimiento dieléctrico multicapa
• Superficies exteriores: pulidas ópticamente y con recubrimiento antirreflectante

Tolerancias

• Tolerancia de diámetro: ±0,2 mm
• Tolerancia de ángulo: ±3 minutos (3')
• Aberración del frente de onda (P‑V): Transmitido: λ/4, Reflejado: λ/2 (rango efectivo: dentro del 85 % incluyendo el centro)
• Calidad de superficie: MIL‑60‑40

Gama

• TS-0715P / 5×5×5 mm / BK-7 / 10.000 / 11.000 / -
• TS-0716P / 8×8×8 mm / BK-7 / 12.500 / 13.750 / -
• TS-0717P / 10×10×10 mm / BK-7 / 15.000 / 16.500 / -
• TS-0718P / 15×15×15 mm / BK-7 / 24.000 / 26.400 / -
• TS-0719P / 20×20×20 mm / BK-7 / 24.000 / 26.400 / -
• TS-0720P / 22×22×22 mm / BK-7 / 18.000 / 19.800 / -
• TS-0721P / 25×25×25 mm / BK-7 / 20.000 / 22.000 / -
• TS-0721P1 / 30×30×30 mm / BK-7 / 25.000 / 27.500 / -
• TS-0721P2 / 35×35×35 mm / BK-7 / 40.000 / 44.000 / *
• TS-0721P3 / 40×40×40 mm / BK-7 / 40.000 / 44.000 / *

Características técnicas

• Material: BK-7
• Índice de refracción: 1,51680 (nd)
• Longitud de onda: 400–700 nm
• Transmitancia / Reflectancia: 50:50
• Chaflanado y recubrimientos: circunferencias o aristas chaflanadas; cara inclinada con recubrimiento dieléctrico multicapa; superficies exteriores con antirreflectante
• Tolerancias: diámetro ±0,2 mm; ángulo ±3'
• Aberración de frente de onda: T: λ/4, R: λ/2 (dentro del 85% del área efectiva)
• Calidad de superficie: MIL‑60‑40
