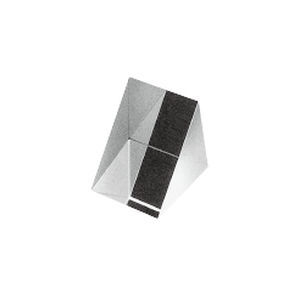

Prisma triangular TS-07 series

de vidrio BK7

Descripción del producto
Prismas ópticos de ángulo recto (90°) serie TS-0700P. Estos prismas invierten la orientación izquierda/derecha de la imagen y desvían la luz incidente 90°; las superficies tipo techo producen inversión horizontal de 180°. Los artículos estándar se suministran sin recubrimiento; se pueden solicitar recubrimientos antirreflectantes o metálicos.

Aplicaciones

• Prismáticos y visores ópticos
• Oculares y caminos de imagen en microscopios
• Sistemas de observación lateral, inspección o iluminación
• Integración cerca de objetivos de cámara y guías/fibras de luz

Información adicional
Si un prisma se coloca en un haz que se está enfocando, la posición de enfoque se desplaza aproximadamente 1/3 del tamaño del prisma para material BK7. El uso del prisma en el camino de imagen puede aumentar la aberración esférica y la curvatura de campo; tener en cuenta esto en el diseño óptico.

Especificaciones

• Material: BK-7 / S.F.S.
• Índice de refracción (valores estándar): BK-7: 1.51680 (nd), 1.51872 (ne); S.F.S.: 1.4585 (nd), 1.4681 (ne)
• Longitud de onda de diseño: 587,6 nm (línea d)
• Tolerancias:
  • Ángulo: ±3'
  • Error piramidal: ±3'
  • Planitud de superficie: λ/4
  • Calidad de superficie: MIL60-40

Lista de precios estándar (precios sin impuestos)

• TS-0700P | 2×2×2 mm | BK-7 | 6.000
• TS-0701P | 3×3×3 mm | BK-7 | 5.000 (fabricación bajo pedido si no hay stock)
• TS-0702P | 5×5×5 mm | BK-7 | 3.300
• TS-0703P | 10×10×10 mm | BK-7 | 3.000
• TS-0704P | 13×13×13 mm | BK-7 | 4.000 (fabricación bajo pedido si no hay stock)
• TS-0705P | 15×15×15 mm | BK-7 | 4.500
• TS-0706P | 17×17×17 mm | BK-7 | 3.500 (fabricación bajo pedido si no hay stock)
• TS-0707P | 20×20×20 mm | BK-7 | 5.500
• TS-0708P | 22×22×22 mm | BK-7 | 5.500
• TS-0709P | 25×25×25 mm | BK-7 | 6.000
• TS-0710P | 30×30×30 mm | BK-7 | 8.500
• TS-0711P | 35×35×35 mm | BK-7 | 22.000
• TS-0712P1 | 40×40×40 mm | BK-7 | 24.000

Opciones de recubrimiento (ejemplos, precios sin impuestos)

• TS-0702PAL | 5×5×5 mm | BK-7 | 7.000 | Recubrimiento AL+SiO
• TS-0703PAL | 10×10×10 mm | BK-7 | 6.500 | Recubrimiento AL+SiO
• TS-0705PAL | 15×15×15 mm | BK-7 | 7.000 | Recubrimiento AL+SiO
• TS-0707PAL | 20×20×20 mm | BK-7 | 8.000 | Recubrimiento AL+SiO
• TS-0709PAL | 25×25×25 mm | BK-7 | 8.500 | Recubrimiento AL+SiO

Plazo de entrega
Los artículos mostrados suelen estar en stock. Si no hay stock, el plazo máximo de entrega es de 45 días.
