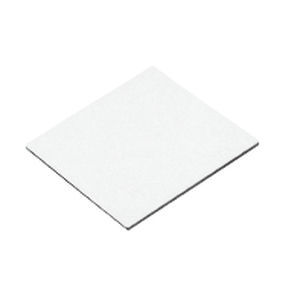

Espejo dieléctrico TS-08 series

cuadradorectangularplano

Resumen del producto
Los espejos de superficie aluminizada incorporan un recubrimiento reflectante de aluminio en una cara para reflejar imágenes y rayos luminosos. Se ofrecen dos recubrimientos protectores estándar: SiO y MgF2. En comparación con MgF2, SiO absorbe en la región ultravioleta y tiene una reflectancia ligeramente inferior, pero puede depositarse a menor temperatura y resulta más económico. Se aceptan pedidos personalizados para materiales, recubrimientos y dimensiones fuera de catálogo.

Aplicaciones

• Desviación óptica / dirección de haz láser
• Espejos de relevo en rutas ópticas de sistemas de imagen y captura

Especificaciones

• Material: B270 / vidrio Float
• Índice de refracción (Nd): 1.5230
• Índice de refracción (Ne): 1.5251
• Biseles: todos los contornos o aristas biselados
• Longitud de onda de diseño: 400–700 nm

Tolerancias

• Tolerancias de diámetro: redondo +0 / -0,2 mm; cuadrado 5×5–10×10 +0 / -0,2 mm; cuadrado 30×30–100×100 +0 / -0,3 mm
• Tolerancia de espesor: ±0,2 mm
• Paralelismo: dentro de 3 minutos (3')
• Precisión de superficie: 3λ–λ/2 (rango efectivo: dentro del 85% incluyendo el centro)
• Tasa de reflexión (AL+SiO): alrededor del 85%
• Tasa de reflexión (AL+MgF2): alrededor del 90%
• Calidad de superficie: MIL60-40

Gama

• TS-0811R — 5×5 mm — AL+SiO — Float
• TS-0812R — 10×10 mm — AL+SiO — Float
• TS-0813R — 30×30 mm — AL+SiO — B270
• TS-0814R — 50×50 mm — AL+SiO — Float
• TS-0815R — 100×100 mm — AL+SiO — Float
• TS-0830R — Dia.7 — AL+SiO — B270
• TS-0831R — Dia.10 — AL+SiO — B270
• TS-0832R — Dia.20 — AL+SiO — B270
• TS-0833R — Dia.22 — AL+SiO — B270
• TS-0834R — Dia.26 — AL+SiO — B270
• TS-0835R — Dia.30 — AL+SiO — B270
• TS-0836R — Dia.36 — AL+SiO — B270
• TS-0837R — Dia.40 — AL+SiO — B270
• TS-0838R — Dia.50 — AL+SiO — B270
• TS-0840R — Dia.76 — AL+SiO — B270
• TS-0847R — 30×30 mm — AL+MgF2 — B270
• TS-0848R — 50×50 mm — AL+MgF2 — B270
• TS-0849R — 100×100 mm — AL+MgF2 — B270
• TS-0850R — 52.5×34 mm — AL+MgF2 — B270
• TS-0851R — 72.3×46 mm — AL+MgF2 — B270
• TS-0852R — 89.3×58 mm — AL+MgF2 — B270

Características técnicas

• Material: vidrio B270 o Float
• Índice de refracción (Nd): 1.5230; (Ne): 1.5251
• Biseles: todos los contornos o aristas biselados
• Longitud de onda de diseño: 400–700 nm
• Plazo máximo (si no hay stock): 45 días
• Nota: la calidad de la superficie tras el recubrimiento no está garantizada
