Micrómetro LED TS-HM series

Verniermanualde precisión

Descripción del producto

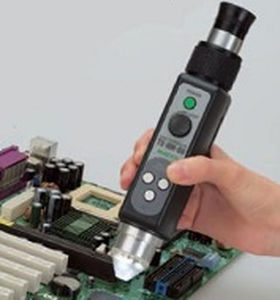

El micrómetro de mano TS-HM con iluminación LED integrada es un microscopio de medición compacto diseñado para la inspección visual de precisión y la medición directa de piezas pequeñas. Es adecuado para inspección de PCB, componentes electrónicos, piezas metálicas mecanizadas y caracteres impresos, permitiendo operación portátil y sin cables para uso en campo y banco.

Características clave

• Diseño todo en uno: iluminación LED integrada y sistema de batería interno para operación sin cables.
• Imagen erguida: óptica con prisma en techo que ofrece imagen recta y no invertida para observación natural y alineación más fácil.
• Iluminación LED multifunción: nueve LEDs blancos de alta luminosidad dispuestos en tres grupos, secuencias de iluminación seleccionables y regulación de brillo para mejorar contraste y percepción de profundidad.
• Escala de medición integrada: escala de precisión en el ocular que permite la medición visual directa; la resolución varía según la magnificación.
• Compatibilidad con cámaras: adaptador opcional TS-HM-USB para montaje de cámaras C-mount/CS-mount; compatible con formatos USB, NTSC, GigE y CameraLink. Adaptadores para smartphones disponibles.
• Alimentación por baterías: utiliza cuatro pilas AAA para la iluminación, permitiendo inspecciones portátiles.

Aplicaciones

• Inspección de PCB y circuitos electrónicos
• Verificación de soldaduras y microcomponentes
• Inspección de caracteres y etiquetas impresas
• Inspección de acabado superficial y piezas mecanizadas
• Control de calidad in situ y diagnósticos de servicio

Variantes de modelo y especificaciones

• TS-HM-25 — Aumento: 25x | E.F.V.: 7,2 mm | Escala mínima: 0,05 mm | Rango de medida: 5,0 mm
• TS-HM-60 — Aumento: 60x | E.F.V.: 3,0 mm | Escala mínima: 0,02 mm | Rango de medida: 2,0 mm
• TS-HM-120 — Aumento: 120x | E.F.V.: 1,8 mm | Escala mínima: 0,01 mm | Rango de medida: 1,0 mm

Notas adicionales
El ocular incorpora una escala de precisión que permite la medición inmediata sin accesorios externos. Accesorios opcionales: adaptador de cámara C/CS (serie TS-HM-USB) y soportes compatibles como TS-P22Z para instalaciones fijas.

Especificaciones técnicas

• Marca: SUGITOH CO., LTD.
• Familia / serie: TS-HM series
• Opciones de aumento: 25x, 60x, 120x
• Campo efectivo (E.F.V.): 7,2 mm (25x), 3,0 mm (60x), 1,8 mm (120x)
• Escala mínima (resolución): 0,05 mm (25x), 0,02 mm (60x), 0,01 mm (120x)
• Rango de medida: 5,0 mm (25x), 2,0 mm (60x), 1,0 mm (120x)
• Iluminación: 9 LEDs blancos de alta luminosidad, secuencia de iluminación en tres pasos, brillo ajustable
• Alimentación: sistema integrado, alimentado por cuatro pilas AAA
• Óptica: prisma en techo para visión erecta y no invertida
• Compatibilidad con cámaras: cámaras C/CS mount; tamaño de sensor recomendado 2/3" o superior; adaptador TS-HM-USB opcional
• Aplicaciones típicas: inspección de PCB, control de soldaduras/conexiones, verificación de caracteres/etiquetas, inspección de acabados, QC in situ
