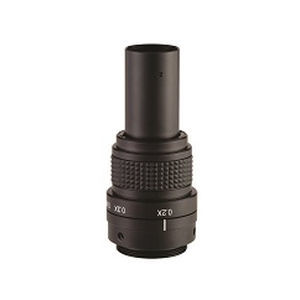

Objetivo de cámara macro TS-93001VS

zoomen miniaturadiseño compacto

Resumen del producto

• Relación de zoom 3x; Aumento óptico 0,133× a 0,4×
• Distancia de trabajo (WD): 200 mm (desde el borde de la lente hasta el objeto: 195,2 mm ±5%)
• Montura: C-Mount
• Formatos de sensor compatibles: 1/2" , 1/3" , 1/4"
• Compacto: longitud 67,5 mm; tamaño reducido, ligero, alta versatilidad
• Convertidor frontal (opcional) disponible para aumentar el aumento (WD se acorta)
• Periféricos compatibles: cámaras, iluminaciones, lentes auxiliares, soportes

Especificación del objetivo
Ref: TS-93001VS
Rango de aumento: 0.133x - 0.4x
Relación de zoom: 3.0x
WD: 200mm (desde el borde de la lente al objeto: 195.2mm +/-5%)
Montura: C-Mount
Formatos de sensor compatibles: 1/2", 1/3", 1/4"
Aumento óptico: 0.133x (mín) - 0.4x (máx)
Profundidad de campo (mm): 16.9 (a 0.133x) / 1.9 (a 0.4x)
Resolución en el lado del objeto (TVL/mm): 8 TVL (a 0.133x) / 28 TVL (a 0.4x)
Peso: 55 g (aprox.)
Dimensiones externas: Dia.32 x 67.5 +/-0.5 mm
Precio: Yen 80,000 (sin IVA) / Yen 88,000 (con IVA)

Aumento (ejemplos para uso en monitor/pantalla)
Nota de cálculo: Aumento en monitor = tamaño del monitor (inch) × 25.4

Aumento óptico 0.133× — 1/2" CCD/CMOS: Aumento en monitor 10.1×; Campo 36.09 mm × 48.12 mm
Aumento óptico 0.133× — 1/3" CCD/CMOS: Aumento en monitor 13.5×; Campo 27.07 mm × 36.09 mm
Aumento óptico 0.133× — 1/4" CCD/CMOS: Aumento en monitor 18.00×; Campo 20.30 mm × 27.07 mm

Aumento óptico 0.2× — 1/2" CCD/CMOS: Aumento en monitor 15.2×; Campo 24.00 mm × 32.00 mm
Aumento óptico 0.2× — 1/3" CCD/CMOS: Aumento en monitor 20.3×; Campo 18.00 mm × 24.00 mm
Aumento óptico 0.2× — 1/4" CCD/CMOS: Aumento en monitor 16.93×; Campo 13.67 mm × 18.22 mm

Aumento óptico 0.3× — 1/2" CCD/CMOS: Aumento en monitor 22.9×; Campo 16.00 mm × 21.33 mm
Aumento óptico 0.3× — 1/3" CCD/CMOS: Aumento en monitor 30.5×; Campo 12.00 mm × 16.00 mm
Aumento óptico 0.3× — 1/4" CCD/CMOS: Aumento en monitor 25.4×; Campo 9.11 mm × 12.15 mm

Aumento óptico 0.4× — 1/2" CCD/CMOS: Aumento en monitor 30.5×; Campo 12.00 mm × 16.00 mm
Aumento óptico 0.4× — 1/3" CCD/CMOS: Aumento en monitor 40.6×; Campo 9.00 mm × 12.00 mm
Aumento óptico 0.4× — 1/4" CCD/CMOS: Aumento en monitor 33.87×; Campo 6.83 mm × 9.11 mm

Convertidor frontal (opcional)
Ref: TS-FC1-2X — Aumento 2x; WD 95 mm; Relación zoom 0.26 a 0.8x; Tamaño Dia.19 x 7.5 mm; Montaje M25.4 P1/32 inch; Precio: Yen 10,000 (sin IVA) / Yen 11,000 (con IVA)
Ref: TS-FC1-3X — Aumento 3x; WD 55 mm; Relación zoom 0.40 a 1.2x; Tamaño Dia.19 x 15.0 mm; Montaje M25.4 P1/32 inch; Precio: Yen 10,000 (sin IVA) / Yen 11,000 (con IVA)
Ref: TS-FC1-4X — Aumento 4x; WD 35 mm; Relación zoom 0.64 a 1.61x; Tamaño Dia.19 x 15.0 mm; Montaje M25.4 P1/32 inch; Precio: Yen 10,000 (sin IVA) / Yen 11,000 (con IVA)
Ref: TS-FC1-6X — Aumento 6x; WD 23 mm; Relación zoom 0.81 a 2.43x; Tamaño Dia.19 x 15.0 mm; Montaje M25.4 P1/32 inch; Precio: Yen 12,000 (sin IVA) / Yen 13,200 (con IVA)

Lentes extensoras (opcional)
Ref TS-EX-15: Extender 1.5x — Precio: Yen 11,000 (sin IVA) / Yen 12,100 (con IVA)
Ref TS-EX-20: Extender 2.0x — Precio: Yen 12,000 (sin IVA) / Yen 13,200 (con IVA)
Ref TS-EX-30: Extender 3.0x — Precio: Yen 20,000 (sin IVA) / Yen 22,000 (con IVA) [nota: aviso de revisión de precio en la página]
Ref TS-EX-50: Extender 5.0x — Precio: Yen 27,000 (sin IVA) / Yen 29,700 (con IVA)

Filtro protector (opcional)
N.º de producto: TS-PF-01 — Filtro protector M18 P0.5 — Recubrimiento AR multicapa en ambas superficies — Montaje M18 P0.5 — Precio: Yen 9,800 (sin IVA) / Yen 10,780 (con IVA)

Barrel de iluminación en línea (opcional)
N.º de producto: TS-93001-CII — Barrel de iluminación en línea para TS-93001VS — Refleja la iluminación (fibra, LED, tungsteno, etc.) vía semiespejo e irradian a través de la lente del objeto; puede usarse como barrel de iluminación en línea simplificado para TS-93001VS

Notas
Los aumentos anteriores usan un monitor de 24 pulgadas como referencia. El aumento crece con monitores de mayor tamaño. Un tamaño de sensor más pequeño produce mayor aumento.
