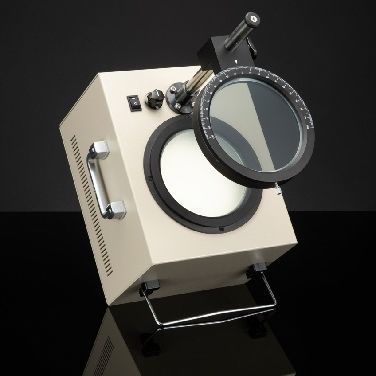

Comprobador de la calidad óptica TS-13N

para lentes ópticaspara aplicaciones farmacéuticaspara la industria electrónica

Resumen
El TS-13N inspecciona tensiones ópticas y estrías en materiales transparentes como vidrio y plásticos. Revela tensiones residuales e irregularidades del índice de refracción que pueden causar fragilidad, curvatura o grietas en piezas terminadas, facilitando el control de calidad de los procesos de recocido y conformado.

Funcionalidad y método de inspección
Dispone de un marco giratorio marcado de 0° a 100°; 0° corresponde al estado de referencia sin tensiones y los colores de tensión más intensos suelen aparecer cerca de 90°. El inspector fija un límite de calidad aceptable en la escala: si los colores de tensión son visibles en un valor inferior a ese límite, el recocido se considera insuficiente. La visibilidad y la intensidad del color pueden variar según el material y el espesor de la muestra.

Observaciones sobre el recocido
El recocido implica calentar hasta una temperatura especificada, mantenerla durante un tiempo controlado y luego enfriar lentamente. Un recocido correcto elimina tensiones residuales, mejora la mecanización y reduce la probabilidad de grietas o deformaciones. El recocido insuficiente suele producir tensiones ópticas y estrías detectables con este probador.

Imágenes y muestras
Las imágenes de muestra muestran efectos típicos como patrones de fluidez de resina y estrías en vidrio para ayudar como referencia visual durante la inspección.

Aplicaciones

• Control de calidad tras recocido de viales y ampolletas
• Inspección de componentes de vidrio para equipos de rayos X e imagenología
• Verificación de polarizadores y elementos ópticos en fabricación láser y fotónica

Especificaciones técnicas

• P/N: TS-13N
• Descripción: Probador de tensiones ópticas
• Tamaño: 235 x 235 x 400 mm
• Ocular: Tipo simple
• Alimentación: AC 100–220 V
• Fuente de luz: LED blanca con controlador
• Aumento: n/a
• Precio: consultar (RFQ)
