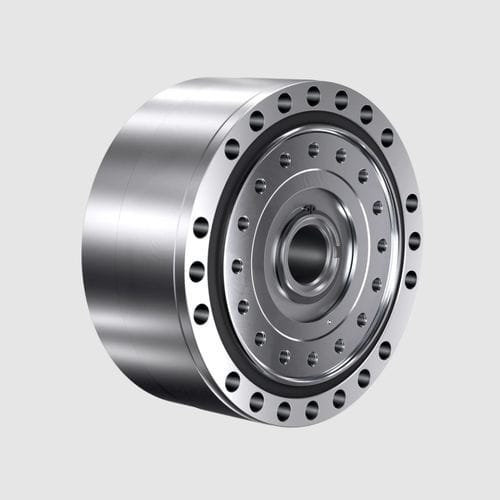

Reductor cicloidal B series

coaxialcon agujero para chavetade eje estriado

Descripción corta
Reductor ciclóidal compacto y totalmente sellado para aplicaciones de automatización industrial, con juego extremadamente bajo y lubricación de por vida.

Visión general
Reductor versátil adecuado para una amplia gama de tareas de automatización. Carcasa cilíndrica compacta diseñada para integración directa en sistemas de accionamiento.

• Juego (backlash): <1 arcmin
• Totalmente sellado y listo para uso
• Sin mantenimiento, lubricado de por vida
• Disponible en 4 tamaños (B15, B25, B35, B45)
• Cinco relaciones de reducción según tamaño
• Opciones de montaje modular para motor

Variantes del eje de entrada

• Hendidura para chaveta (estándar)
• Anillo de apriete (estándar)
• Eje estriado (opcional)

Datos clave del producto (resumen)
Sin juego mecánico
Juego: <1 arcmin
Tamaños: 4 (B15, B25, B35, B45)
Relaciones de reducción: 29:1 / 59:1 / 89:1 / 119:1 / 179:1 (disponibilidad según tamaño)
Par nominal de salida: 179 Nm a 1.569 Nm (a n1 = 1.500 rpm)
Par de aceleración: 417 Nm a 4.000 Nm
Par máximo pico a corto plazo: 834 Nm a 8.000 Nm
Velocidad de entrada: hasta 6.400 rpm
Momento de flexión admisible máx.: 883 Nm a 4.000 Nm
Rigidez en flexión: 510 Nm a 2.450 Nm
Capacidad de carga axial: 3.924 N a 15.000 N
Rigidez torsional: hasta 540 Nm/arcmin

Datos más importantes (destacados)
Par de aceleración: hasta 4.000 Nm
Relación máxima en una etapa: 179:1
Diámetro mínimo de carcasa: 126 mm (B15)

Dimensiones principales y peso
Encabezado de tabla: Tamaño | Longitud L [mm] | Diámetro G [mm] | Diámetro D [mm] | Diámetro d1 (1) [mm] | Peso [kg]
B15 | 72.5 | 126 | 90 | 19 | 4.9
B25 | 81.3 | 156 | 114 | 24 | 8.4
B35 | 93.5 | 186 | 140 | 32 | 14.1
B45 | 108.5 | 231 | 174 | 38 | 24.3
Diámetro G = Diámetro de la carcasa
Diámetro D = Diámetro de salida principal
Diámetro d1 = Diámetro del eje de accionamiento
(1) Valores máximos, adaptados al motor del cliente

Datos principales — Par y velocidad
Encabezado de tabla: Tamaño | Par nominal de salida (1) [Nm] | Par de aceleración/frenado [Nm] | Velocidad media de accionamiento (2) [rpm] | Velocidad máxima de accionamiento [rpm]
B15 — (i 29) 218 Nm; (i 59, 89, 119) 232 Nm | Par aceler./frenado 417 Nm / 613 Nm | Velocidad media 4.200 / 5.600 rpm | Máx. 6.230 / 6.400 rpm
B25 — (i 29) 419 Nm; (i 59, 89, 119) 449 Nm | Par aceler./frenado 721 Nm / 1.029 Nm | Velocidad media 3.100 / 4.200 rpm | Máx. 5.360 / 5.490 rpm
B35 — (i 29) 741 Nm; (i 59, 89, 179) 820 Nm | Par aceler./frenado 1.336 Nm / 1.960 Nm | Velocidad media 2.500 / 3.300 rpm | Máx. 4.270 / 4.330 rpm
B45 — (i 29) 1.000 Nm; (i 59, 89, 179) 1.569 Nm | Par aceler./frenado 3.189 Nm / 4.000 Nm | Velocidad media 1.900 / 2.600 rpm | Máx. 3.450 / 3.500 rpm
(1) A la velocidad de entrada n1 = 1500 rpm; (2) Al 50 % del ciclo de servicio

Capacidad de rodamiento de salida
Encabezado de tabla: Tamaño | Momento de flexión admisible máx. [Nm] | Carga axial admisible empuje/tirón [N]
B15 | 883 | 3.924
B25 | 1.660 | 5.220
B35 | 2.700 | 9.000
B45 | 4.000 | 15.000

Relaciones disponibles
Encabezado de tabla: Tamaño | Relaciones
B15 | 29 / 59 / 89 / 119
B25 | 29 / 59 / 89 / 119
B35 | 29 / 59 / 89 / 119
B45 | 29 / 59 / 89 / 119 / 179

Características / Ventajas

• Diseño cilíndrico compacto para integración que ahorra espacio
• Alta rigidez torsional hasta 540 Nm/arcmin
• Alta capacidad de sobrecarga — par de pico a corto plazo hasta 4.000 Nm
• Alta eficiencia mecánica
• Totalmente sellado y sin mantenimiento durante la vida útil
• Lubricado de por vida en cualquier posición de instalación

Características / Especificaciones técnicas

• Serie / tipo: Fine Cyclo B-Series Type F4C
• Juego (backlash): <1 arcmin
• Tamaños disponibles: B15, B25, B35, B45 (4 tamaños)
• Relaciones de reducción (según tamaño): 29:1, 59:1, 89:1, 119:1, 179:1
• Rango de par nominal: 179 Nm a 1.569 Nm (a n1 = 1.500 rpm)
• Rango de par de aceleración: 417 Nm a 4.000 Nm
• Par máximo pico a corto plazo: 834 Nm a 8.000 Nm
• Velocidad de entrada: hasta 6.400 rpm
• Momento de flexión admisible máx.: 883 Nm a 4.000 Nm
• Rigidez en flexión: 510 Nm a 2.450 Nm
• Capacidad de carga axial: 3.924 N a 15.000 N
• Rigidez torsional: hasta 540 Nm/arcmin
• Diámetro mínimo de carcasa: 126 mm (B15)
• Rango de peso (por tamaño): B15 = 4.9 kg; B25 = 8.4 kg; B35 = 14.1 kg; B45 = 24.3 kg
• Opciones de eje de entrada: hendidura para chaveta, anillo de apriete, eje estriado (opcional)
• Carcasa: cilíndrica compacta, totalmente sellada
