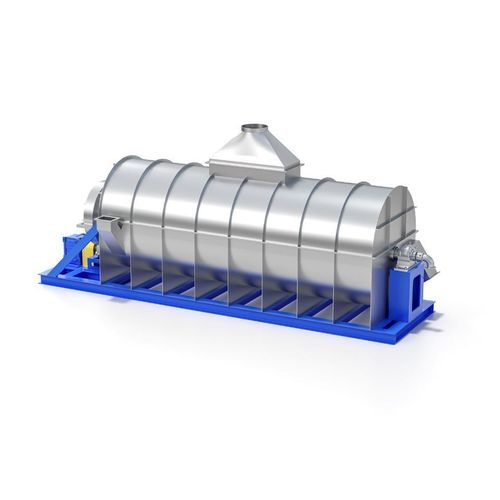

Secador de convección TDB series

continuocompactomodular

Descripción del producto: El secador de haz de tubos es un secador calentado indirectamente por vapor y es bien conocido por su tratamiento eficiente y suave de los productos. PRINCIPIO DE FUNCIONAMIENTO El haz de tubos calentado por vapor gira lentamente en una carcasa fija y transporta el producto a secar axialmente a través del secador. Las palas transportan el producto a lo largo de la circunferencia de la carcasa, donde cae a través del haz de tubos calentado en cada rotación. El secado económico y suave se logra por contacto con los tubos y convección. La fuente de calor es típicamente vapor saturado entre 4 y 10 barg, soluciones con presión de vapor más baja están disponibles. CARACTERÍSTICAS PRINCIPALES DEL DISEÑO - Autolimpieza efectiva para minimizar zonas muertas, acumulación de producto y degradación del producto - Excelente amasado y mezcla para una mejor homogeneización - Transferencia de calor efectiva - Alta eficiencia de renovación de superficie - Gran volumen de vapor libre - Control preciso y uniforme de la temperatura debido a grandes áreas de transferencia de calor - Procesamiento continuo o por lotes - Intensificación del proceso - Procesamiento de productos pegajosos y altamente viscosos - El tiempo de residencia es independiente de la velocidad del agitador, amplia y flexible gama de tiempos de residencia promedio - Escalado de proceso confiable desde piloto a unidades industriales - Grandes capacidades de producción, economía de escala - Máximo rendimiento del proceso por unidad de volumen - Diseño confiable y robusto - Retorno de inversión rápido BENEFICIOS - Secado solo con vapor indirecto y barrido de aire ambiente, lo que significa que no hay contaminación para su producto. - Bajos costos de instalación a través de diseño modular y prefabricación. - Secado suave a través de bajas temperaturas. - Bajo consumo de energía en el rango de 1.25 a 1.3 lbs de vapor/lbs de evaporación de agua. - Sellado e aislamiento óptimos aseguran altas temperaturas de bulbo húmedo y optimizan la recuperación de energía hasta un 67% en procesos posteriores (por ejemplo, evaporador). - Proceso seguro: contenido de oxígeno minimizado asegura el menor riesgo de explosión e incendio. Diseño ATEX si es necesario. - Limpio y respetuoso con el medio ambiente: Colector de polvo integrado para minimizar las emisiones de polvo a la atmósfera – también están disponibles sistemas de circuito cerrado. - Sistema cerrado hermético al gas así como diseño para secado por debajo de la presión atmosférica son posibles. APLICACIONES - Industria del almidón y los cereales - Alcohol / Etanol y Cervecería - Energía y Medio Ambiente MODELOS Y ESPECIFICACIONES TÉCNICAS Modelo | Capacidad de evaporación (kg/h) | Diámetro del haz de tubos (mm) | Longitud del haz de tubos (mm) | Número de tubos | Potencia instalada (kW) SK-TBD-1.0 | 500 | 1000 | 4000 | 60 | 7.5 SK-TBD-1.5 | 800 | 1500 | 4000 | 90 | 11 SK-TBD-2.0 | 1200 | 2000 | 4000 | 120 | 15 SK-TBD-2.5 | 1600 | 2500 | 4000 | 150 | 18.5 SK-TBD-3.0 | 2000 | 3000 | 4000 | 180 | 22 Características clave / Especificaciones técnicas: - Secador calentado indirectamente por vapor - Haz de tubos giratorio en carcasa fija - Transporte axial del producto basado en palas - Presión de vapor: 4–10 barg (más baja disponible) - Capacidad de evaporación: 500–2000 kg/h (ver tabla) - Diámetro del haz de tubos: 1000–3000 mm - Longitud del haz de tubos: 4000 mm - Número de tubos: 60–180 - Potencia instalada: 7.5–22 kW - Aplicaciones: Almidón, cereales, alcohol, cervecería, energía, medio ambiente
