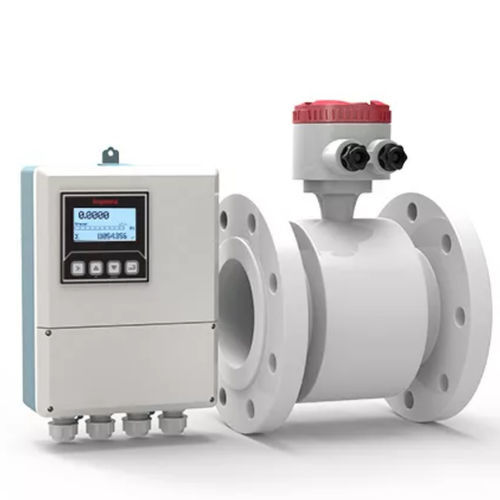

Caudalímetro electromagnético SUP-LDG

para aguapara aguas residualespara productos químicos

El caudalímetro electromagnético solo es aplicable para medir el flujo de líquido conductor, que se utiliza ampliamente en el suministro de agua, medición de aguas residuales, medición de productos químicos industriales, etc. El tipo remoto tiene una clase de protección IP alta y se puede instalar en diferentes ubicaciones para el transmisor y convertidor. La señal de salida puede pulsar, 4-20 mA o con comunicación RS485. Características • - Precisión: ± 0,5% (velocidad de flujo> 1 m / s) • - Confiable: 0,15% • - Conductividad eléctrica: Agua: Mín. 20μS / cm Otro líquido: Min. 5μS / cm • - Brida: ANSI / JIS / DIN DN15… 1000 • - Protección de ingreso: IP68 Principio de medición El medidor de magnesio funciona según la ley de Faraday y mide un medio conductor con una conductividad superior a 5 μs / cm y un rango de flujo de 0,2 a 15 m / s. Un medidor de flujo electromagnético es un medidor de flujo volumétrico que mide la velocidad de flujo de un líquido a través de una tubería. El principio de medición de los caudalímetros magnéticos se puede describir de la siguiente manera: cuando el líquido pasa por la tubería al caudal de v con un diámetro D, dentro del cual se crea una densidad de flujo magnético de B mediante una bobina de excitación, el siguiente electromotor E es generado en proporción a la velocidad de flujo v: E=K×B×V×D Dónde: E － Fuerza electromotriz inducida K － Constante del metro B － Densidad de inducción magnética V － Velocidad de flujo promedio en la sección transversal del tubo de medición D － Diámetro interior del tubo de medición
