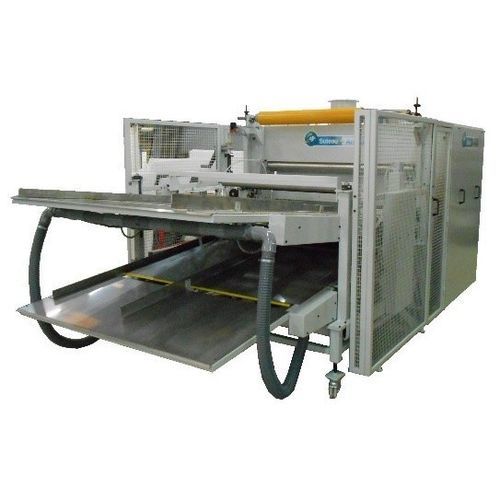

Máquina de laminado en caliente

de rodillo a rodilloautomatizadamanual

Descripción general
Desarrollada y fabricada por SUTEAU-ANVER, esta máquina está diseñada para la unión por calor (fusión de una cara de cada chapa) de dos chapas de PE. Otros termoplásticos disponibles bajo petición. La entrada y salida de chapas puede ser manual o mediante sistemas automáticos opcionales.

Datos técnicos de las chapas PE
Ancho: 400 mm – 1 500 mm
Longitud: 600 mm – 2 600 mm
Espesor en entrada: 10 mm – 290 mm
Espesor en salida: 20 mm – 300 mm

Características técnicas
Bastidor
Bastidor tubular pintado y soldado con pies niveladores ajustables.

Placa inferior de entrada
Placa inferior en chapa embutida; ángulo regulable manualmente de 0° a -10°. Dos guías laterales regulables manualmente para adaptar a diferentes anchos de chapa.

Placa superior de entrada
Placa superior en chapa embutida; altura regulable manualmente para distintos espesores. Dos guías laterales regulables manualmente.

Boquilla de calefacción
Boquilla de calefacción fijada al extremo de la placa superior (en la entrada de la calandra) para fundir el material antes de la unión. Temperatura ajustable desde el panel de control de 50 a 250 °C (otras gamas bajo petición). Altura de la boquilla ajustable manualmente.

Calandra
Unidad compuesta por 8 rodillos motorizados (4 superiores y 4 inferiores) accionados por motorreductor. Apertura de rodillos ajustable manualmente (rodillos inferiores fijos, superiores ajustables). Mesa de recogida en salida: 2,5 m.

Control / datos de funcionamiento (según lista)
Velocidad de avance: ajustable de 1 a 10 m/min (otros documentos indican 3–15 m/min mediante potenciómetro).
Temperatura de la boquilla: ajustable de 50 a 250 °C (otras gamas bajo petición).
Espesor de laminado: ajustable de 20 a 300 mm.
Altura placa entrada superior: ajuste manual.
Ángulo placa entrada superior: ajuste manual 15°–20°.
Ángulo placa entrada inferior: ajuste manual 0° a -10°.
Suministro eléctrico: 400 V trifásico + Neutro + Tierra, 50 Hz.
Suministro neumático: aire seco 6 bar.

Opciones

• Desbobinador adhesivo con freno
• Sistema de alimentación automática de chapas
• Trabajo desde bobinas
• Corte longitudinal
• Corte transversal
• Enrollador
• Apilador de chapas

Características / especificaciones técnicas

• Fabricante: SUTEAU-ANVER
• Aplicación: Unión térmica de dos chapas PE (fusión de una cara de cada chapa)
• Rango de ancho: 400 mm – 1 500 mm
• Rango de longitud: 600 mm – 2 600 mm
• Espesor en entrada: 10 mm – 290 mm
• Espesor en salida: 20 mm – 300 mm
• Ajuste de espesor de laminado: 20 mm – 300 mm
• Número de rodillos motorizados: 8 (4 sup., 4 inf.) accionados por motorreductor
• Control de velocidad de rodillos: ajustable mediante potenciómetro (3–15 m/min o 1–10 m/min según documento)
• Rango de temperatura de la boquilla: 50–250 °C
• Boquilla: fijada al extremo de la placa superior; ajuste de altura manual
• Placa entrada superior: chapa embutida, altura regulable, guías laterales regulables, ángulo 15°–20°
• Placa entrada inferior: chapa embutida, ángulo regulable 0° a -10°, guías laterales regulables
• Longitud mesa de recogida (salida): 2,5 m
• Suministro eléctrico: 400 V trifásico + Neutro + Tierra, 50 Hz
• Suministro neumático: aire seco 6 bar
• Otros materiales y rangos de temperatura disponibles bajo petición
