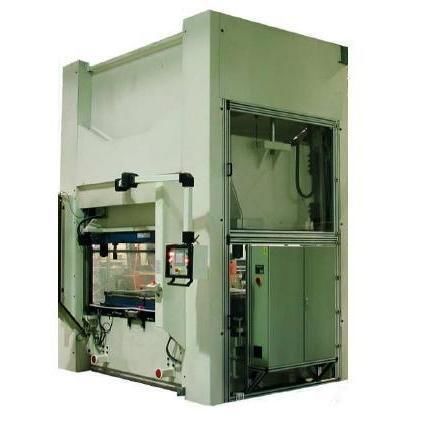

Máquina de termoformado, corte y apilado para placa de plástico VFS

alimentada por rodillode placasautomática

Descripción del producto La máquina de termoformado modelo VFS, diseñada y fabricada por SUTEAU-ANVER, es una prensa de viga hidráulica para termoformado y corte de materiales no metálicos. Puede procesar materiales flexibles o semirrígidos en rollos o en placas y está pensada para producción en serie con opciones de alimentación y salida integradas. Fabricado en Francia.

Construcción y funcionamiento La estructura consta de una mesa fija inferior y una viga móvil superior montadas sobre cuatro montantes verticales. Un cilindro hidráulico central acciona la viga para el movimiento de subida y bajada. El guiado de la viga se realiza en las cuatro esquinas mediante apoyos de celoron. La acción de corte es simétrica respecto al área de corte central. El punto inferior de corte lo definen cuatro topes mecánicos; dichos topes se ajustan automáticamente a la altura de la matriz durante una fase de puesta a punto mediante un motoreductor y un variador electrónico de velocidad. Tras el ajuste automático, el punto de corte puede corregirse desde la pantalla de control con una resolución de 0,01 mm. Existe la opción de un sistema de pulverización de aire para reducir la contaminación en la parte superior de los topes.

Seguridad y ajustes La posición del tope superior (holgura entre el material y las cuchillas) es ajustable en cualquier momento desde la pantalla de operador. La señal de posición se proporciona mediante un potenciómetro lineal con una precisión de ±5 mm. Para la seguridad del operario durante intervenciones bajo la viga móvil, la viga puede bloquearse hidráulicamente en la posición elevada; este bloqueo es automático al detener la máquina o durante el cambio de matriz.

Características principales

• Estructura soldada: Mesa fija y viga superior apoyadas en montantes verticales para estabilidad estructural.
• Fuerza de corte simétrica: Diseñada para cortes precisos y repetibles en el área de la matriz.
• HMI avanzada: Interfaz multilingüe con almacenamiento de hasta 999 programas de producción.
• Alto ritmo de producción: Hasta 18 cortes por minuto según configuración y matriz.
• Integración personalizable: Opciones de alimentación, salida y automatización según las necesidades de producción.
• Origen: Fabricado en Francia.

Ventajas comerciales

• Versatilidad: Procesa hojas o rollos, capas simples o múltiples, materiales flexibles o semirrígidos.
• Mantenibilidad: Repuestos disponibles para facilitar el mantenimiento y reducir tiempos de parada.
• Escalabilidad: Configuraciones y opciones adaptables a futuros requerimientos de producción.

Opciones disponibles

• VFS STANDARD (configuración estándar)
• Unidad enfriadora de aceite
• Sujeción hidráulica de la matriz en la parte superior e inferior

Especificaciones técnicas

• Alimentación eléctrica: 400 V trifásico + Neutro + Tierra, 50 Hz
• Potencia: 12 kW a 40 kW según versiones
• Alimentación neumática: aire seco, 6 bar
• Ancho de mesa de corte: según sus necesidades
• Profundidad de mesa de corte: según sus necesidades
• Fuerza de cierre: 100 toneladas a 500 toneladas
• Tiempo de mantenimiento de presión: ajustable de 1 a 250 s
• Tolerancia de planitud: ±0,1 mm/m (placa inferior fija y placa superior móvil)
• Velocidad de descenso rápida: ajustable de 50 a 270 mm/s
• Velocidad de descenso lenta: ajustable de 5 a 20 mm/s
• Velocidad de apertura: ajustable de 50 a 270 mm/s
• Carrera ajustable: 20 a 1000 mm (otras carreras bajo pedido)
• Apertura entre mesa y viga (sin matriz): 1000 mm (otras aperturas bajo pedido)
• Altura de trabajo (superficie de la mesa): 800 mm
