Transmisor de corriente con bobina de Rogowski S030

ACmonofásicode supervisión

Descripción general

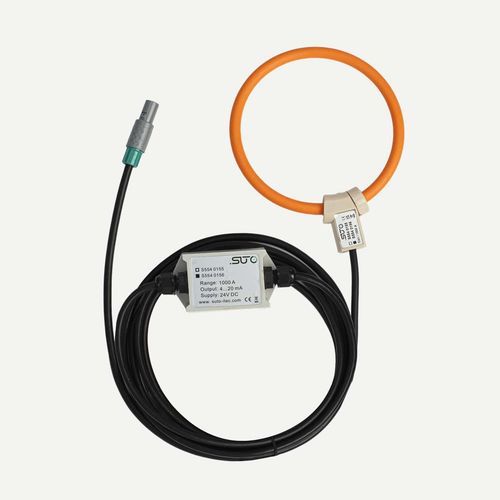

El SUTO S030 es un transmisor de corriente RMS de CA que combina una parte activa con bobina Rogowski flexible y un convertidor digital compacto. Mide corrientes de conductor hasta 1000 A AC y proporciona una salida lineal 4–20 mA DC proporcional a la corriente medida. Ofrece un amplio rango de medida, alta precisión y un grado de protección adecuado para aplicaciones industriales como monitorización de compresores y medición de energía.

Características principales

• Parte activa con bobina Rogowski flexible para una instalación sencilla alrededor de conductores
• Convertidor digital compacto con salida lineal 4–20 mA (3 hilos)
• Amplio rango de medida (estándar hasta 1000 A AC; opciones de escala 1000 A / 3000 A)
• Alta precisión para una detección de corriente precisa (0,5 % de la lectura + 0,2 % del rango)
• Diseño apto para integración en entornos industriales
• Protección IP67 para ambientes exigentes
• Idóneo para análisis de eficiencia y carga/descarga de compresores

Aplicación

• Monitorización de corriente en compresores para análisis de carga/descarga y eficiencia
• Medición de potencia y energía en instalaciones industriales
• Evaluación de horas de funcionamiento de máquinas
• Estimación de potencia en monofásico midiendo corriente en una fase (útil sin medición de tensión)

Especificaciones técnicas

• Principio de medida: bobina Rogowski flexible con convertidor digital
• Corriente máxima medible: hasta 1000 A AC (ejemplo de escala: 4 mA = 0 A, 20 mA = 1000 A / 3000 A AC)
• Salida analógica: 4–20 mA (3 hilos)
• Precisión: 0,5 % de la lectura + 0,2 % del rango
• Carga (salida): Máx. 300 Ω
• Alimentación: 10–32 VDC
• Consumo: Máx. 30 mA
• Conexión: extremos de cable libres o conector ODU
• Clase de protección: IP67
• Aprobaciones: CE
• Temperatura ambiente (funcionamiento): 0 … +80 °C
