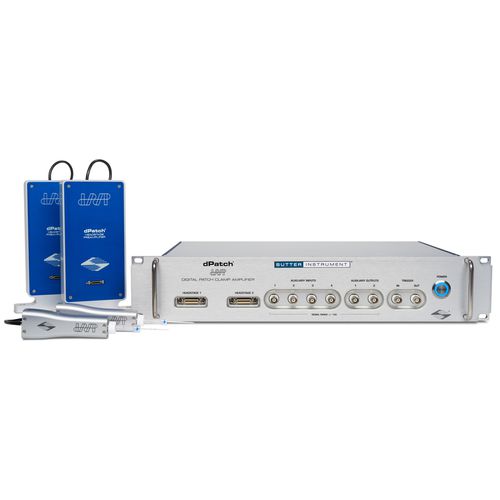

Amplificador de señal dPatch®

de adquisicióndigitalde precisión

Sutter Instrument se enorgullece en presentar la última herramienta de vanguardia para la investigación electrofisiológica, el amplificador digital dPatch® Digital Patch Clamp Amplifier. Utilizando un procesamiento digital de alta velocidad, combinado con convertidores de datos de alta resolución y con la interfaz de usuario intuitiva del software SutterPatch®, este instrumento de precisión de alto ancho de banda y bajo ruido proporciona capacidades que antes no estaban disponibles para los electrofisiólogos. Disponible en una configuración de una o dos etapas, la arquitectura del amplificador dPatch permite cambiar las etapas, o añadir una segunda etapa a una versión de una sola etapa, una operación plug-and-play. Los dos cabezales son configurables independientemente para la pinza de tensión o la pinza de corriente de alta velocidad real. Los datos se transmiten desde cada cabezal en paralelo y totalmente sincronizados. tasa de muestreo de 5 megaciclos, hasta 22 bits de resolución Una característica única de dPatch es el sistema de muestreo de datos en el cabezal. Cada cabezal se muestrea continuamente a 5 MHz. El filtrado de salida tiene trece ajustes entre 100 Hz y 1 MHz. Se alcanza una resolución de 18 bits a 1 MHz. Para ajustes de filtro más bajos, el remuestreo automático aumenta la resolución y optimiza la velocidad de transmisión de datos. Con una configuración de ancho de banda de 1 kHz, el sistema dPatch proporciona una resolución de señal superior a 22 bits.
