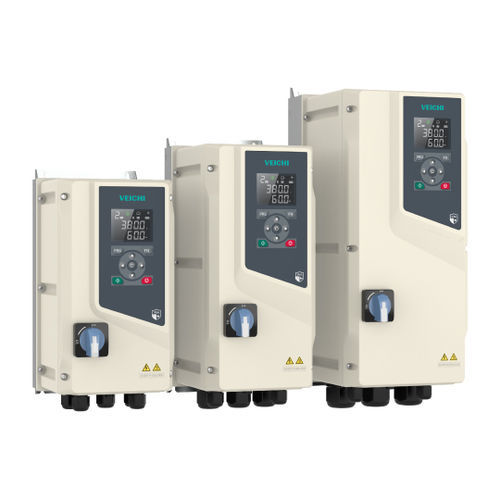

Variador AC síncrono AC600F series

asíncronode PWMtrifásico

Descripción general
El AC600F de Veichi Electric es un variador AC universal con control vectorial diseñado para operar en entornos hostiles (polvo, alta humedad, lluvias intensas). Rango de potencia: 0,75–22 kW. Compacto, alta densidad de potencia y listo para operar tras el cableado.

Características clave

• Sellado industrial IP66 y carcasa de PC resistente a los rayos UV para exposición exterior y atmósferas corrosivas.
• Disipación rápida del calor y funcionamiento silencioso mediante ventilador inteligente integrado y conducto de aire independiente.
• Seguridad en doble capa: desconexión mecánica opcional y STO (Safe Torque Off) conforme a SIL3.
• Fuerte supresión EMI: filtro C3 de serie, C2 opcional para entornos electromagnéticos exigentes.
• Aprobaciones globales (CE, UL, CB) y diseño de entrada de amplio rango que permite ±15% de fluctuación.
• Amplia compatibilidad de motores: soporta síncronos, asíncronos, reluctantes y otros tipos.
• Programación modular y teclado externo bilingüe (chino/inglés) para control flexible.

Ventajas

• Elevado par de arranque y control suave a baja velocidad: modo vectorial en lazo cerrado entrega hasta 200% del par nominal a 0 Hz; linealidad del par <3%.
• Frenado por sobreexcitación para desaceleraciones rápidas sin resistencias adicionales y para suprimir la subida de tensión del bus DC.
• Control de ahorro energético con ajuste automático de la corriente de excitación según la carga para maximizar la eficiencia del motor.
• Control estable de debilitamiento de flujo a alta velocidad con salida precisa en altos factores de debilitamiento.

Estructura hardware

• Ventilador de refrigeración IP66 ultrabajo ruido para operación silenciosa.
• Carcasa de fibra de vidrio + policarbonato de alta resistencia para solidez, ligereza y resistencia a la corrosión.
• Refrigeración por circulación interna con control inteligente de temperatura y diseño modular para un intercambio térmico eficiente.
• Filtrado de ruido por choke de modo común + condensador de película usando cancelación de fase y diferenciación de modo común para una supresión EMI efectiva manteniendo señales útiles.
• Protecciones completas de entrada a salida; soluciones de refrigeración de calidad automotriz para mejorar la disipación.

Configuración de software

• Control multi-motor: admite motores asíncronos trifásicos, de frecuencia variable, servomotores AC, síncronos PM, reluctancia síncrona y motores síncronos de alta velocidad.
• Función de caja negra: registro automático de fallos y seguimiento de datos para diagnóstico y análisis.
• Herramientas PC: configuración de parámetros, visualización tipo osciloscopio, gestión multidispositivo y ajuste de par para puesta en marcha y monitorización.
• Conectividad y lógica robustas: operaciones aritméticas/lógicas entre dispositivos, ajustes de canales secundarios, hasta 10 bloques funcionales con 3 señales de entrada cada uno.
• Conmutación de parámetros multi-motor: almacena 4 conjuntos de parámetros para cambio rápido entre motores sin modificaciones de hardware.
• Macros de aplicación integradas: control de tensión, balance de potencia, posicionamiento dual-PG, PID dual independiente, modo contra incendios, etc.
• Autocalibración de motor mejorada: corrección de parámetros en línea para adaptación precisa a distintas especificaciones de motor.

Configuración de expansión

• Gran capacidad de expansión con múltiples interfaces; admite hasta tres tarjetas de expansión simultáneamente.
• Soporte de bus de campo y protocolos principales disponibles (PROFIBUS, PROFINET, EtherCAT, Ethernet/IP).

Aplicaciones

• Procesado de alimentos: soplantes, centrífugas, separadores, mezcladores, trituradoras — control de proceso preciso, ahorro energético, STO (SIL3) y teclado bilingüe para operación simplificada.
• Militar / Marino / Submarinos: transportadores y sistemas críticos — diseñado para niebla salina, condensación, vibraciones e inmersión temporal; opción de filtro C2 y alimentación externa +24 V para comunicaciones durante pérdida de alimentación principal.
• Bombeo urbano / Ventiladores exteriores / Ferroviario: compresores, bombas, HVAC exterior — eficiencia energética, rampas ACC/DEC ajustables y operación fiable a largo plazo.
• Metalurgia, minería, industria pesada: ventiladores y bombas — construcción hermética y resistente a la corrosión para evitar fallos por contaminación; IP66 hasta 22 kW (IP55 hasta 90 kW disponible).

Especificaciones técnicas

• Tipo de motor: motor asíncrono trifásico, motor síncrono de imán permanente, motor de reluctancia síncrona.
• Modos de control: V/F, SVC, FVC y control dividido VF.
• Modulación: PWM.
• Rango de control de velocidad: SVC: carga nominal 1:200
  FVC: carga nominal 1:1000.
• Estabilidad de velocidad: SVC: ±0,5% (3PH AM), ±0,1% (PMSM)
  FVC: ±0,02%.
• Par de arranque: SVC: 150% del par nominal a 0,25 Hz
  FVC: 200% del par nominal a 0 Hz.
• Respuesta de par: SVC: <10 ms; FVC: <5 ms.
• Precisión de par: SVC: ±5%; FVC: ±2,5%.
• Precisión de frecuencia: DI: frecuencia máx. × (±0,01%); AI: frecuencia máx. × (±0,2%).
• Resolución de frecuencia: DI: 0,01 Hz; AI: frecuencia máx. × ±0,05%.
• Armonía de tensión de entrada: <5%.
