Portapinzas de gran precisión LZK
de taladradopara mecanizadode rectificado

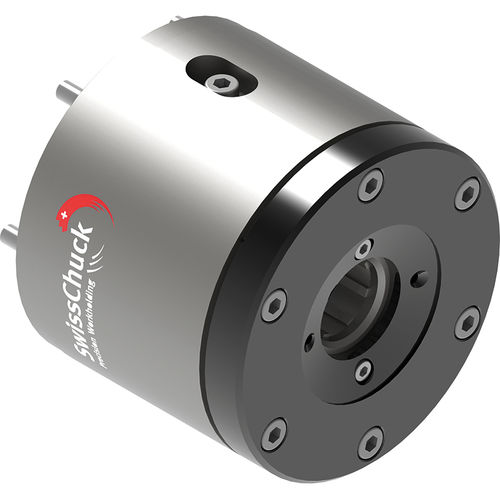

Portapinzas de gran precisión - LZK - SwissChuck AG - de taladrado / para mecanizado / de rectificado
Portapinzas de gran precisión - LZK - SwissChuck AG - de taladrado / para mecanizado / de rectificado
Portapinzas de gran precisión - LZK - SwissChuck AG - de taladrado / para mecanizado / de rectificado - imagen - 2
Portapinzas de gran precisión - LZK - SwissChuck AG - de taladrado / para mecanizado / de rectificado - imagen - 3
Portapinzas de gran precisión - LZK - SwissChuck AG - de taladrado / para mecanizado / de rectificado - imagen - 4
Portapinzas de gran precisión - LZK - SwissChuck AG - de taladrado / para mecanizado / de rectificado - imagen - 5
Portapinzas de gran precisión - LZK - SwissChuck AG - de taladrado / para mecanizado / de rectificado - imagen - 6
Portapinzas de gran precisión - LZK - SwissChuck AG - de taladrado / para mecanizado / de rectificado - imagen - 7
Portapinzas de gran precisión - LZK - SwissChuck AG - de taladrado / para mecanizado / de rectificado - imagen - 8
Añadir a mis favoritos
Añadir al comparador

¿Quiere comprar directamente?
Visite nuestra Shop.

Características

Aplicaciones
para mecanizado, de taladrado, de rectificado
Otras características
estándar, de gran precisión, de alta velocidad, de piezas para procesar, radial
Diámetro de sujeción

Máx.: 200 mm
(7,87 in)

Mín.: 1,5 mm
(0,06 in)

Velocidad de rotación

Máx.: 6.300 rpm
(39.584 rad.min-1)

Mín.: 3.500 rpm
(21.991 rad.min-1)

Descripción

Los mandriles de pinza están diseñados para geometrías de sujeción exigentes y diámetros de pieza variables. La tecnología de sujeción por láminas de alta precisión permite cubrir un rango de sujeción de varios milímetros con una pinza intercambiable. Gracias a la geometría de sujeción perfecta (sujeción paralela) en todo el rango de sujeción, se puede garantizar una concentricidad sostenida mejor que 0,01 mm. Por ejemplo, con el plato tipo LZK-BS, el rango de sujeción de ø2,5 a 42,5 mm puede cubrirse con sólo siete pinzas intercambiables. Además de reducir el mantenimiento de existencias y los costes de inversión asociados, se reducen los tiempos de cambio y aumenta la flexibilidad de la producción. Funciones y campos de aplicación - Pinzas intercambiables - Posición de sujeción fija axialmente - Accionamiento mediante cilindro de sujeción forzada - Principalmente para operaciones de torneado y rectificado - Ventajas - Sujeción paralela en toda la carrera - Amplio rango de amarre por pinza de cambio - Tiempos de cambio mínimos - Plato estable y robusto - RPM elevadas - Adecuado para anillos de pared delgada (número de láminas de sujeción) - Posibilidad de sujeción excesiva Precisión en todo el rango de sujeción La tecnología de sujeción por láminas de alta precisión permite cubrir un rango de sujeción de varios milímetros con una pinza intercambiable. Gracias a la geometría de sujeción perfecta (sujeción paralela) en todo el rango de sujeción, se garantiza una concentricidad sostenible de más de 0,01 mm.

---
