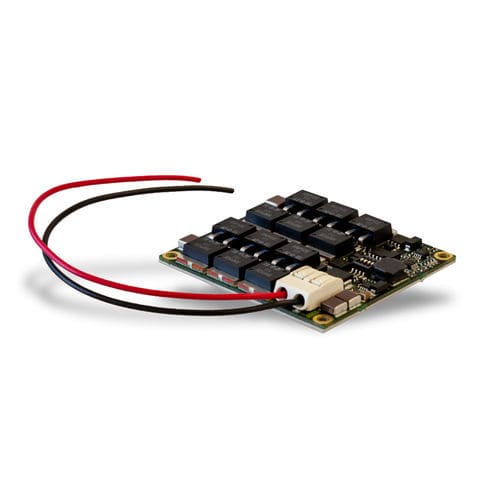

Dispositivo de frenado SOMANET Braking Chopper

Descripción breve
El chopper de frenado SOMANET 48 V 500 W disipa la energía regenerada cuando un motor desacelera una carga, evitando sobretensiones en el bus de CC en accionamientos alimentados por fuentes sin recuperación.

Funcionamiento
Durante la desaceleración activa, la energía cinética se convierte en energía eléctrica. En sistemas sin recuperación en el bus de CC, esta energía regenerada eleva la tensión del bus y puede provocar el apagado del variador o de la fuente. El chopper de frenado deriva y disipa la energía sobrante en forma de calor para mantener niveles seguros de tensión en el bus DC.

Tecnología

• disipa 430 W de potencia pico
• disipa hasta 90 W de potencia continua si se proporciona una refrigeración adecuada

Características / especificaciones técnicas

• Denominación: SOMANET Braking Chopper
• Nombre completo mostrado: SOMANET Braking Chopper 48V 500W
• Tensión nominal: 48 V
• Potencia nominal / aplicación indicada: 500 W
• Disipación pico: 430 W
• Disipación continua: hasta 90 W (con refrigeración adecuada)
• Tipo: placa de shunt / regeneración (regen) para disipar la energía recuperada y evitar sobretensión en CC
• Casos de uso: consume energía cuando un motor desacelera una carga para evitar el apagado del variador o la fuente
