Cámara con filtrado espacial TABSHOOTER ®-TBS72-LD

acústicaindustrialde detección

Presentación

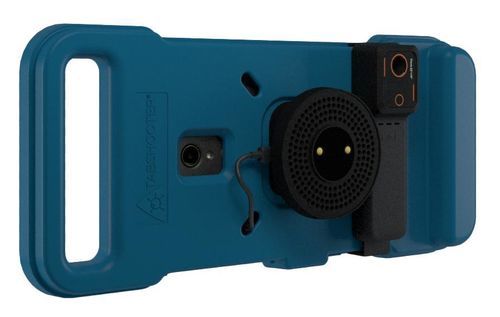

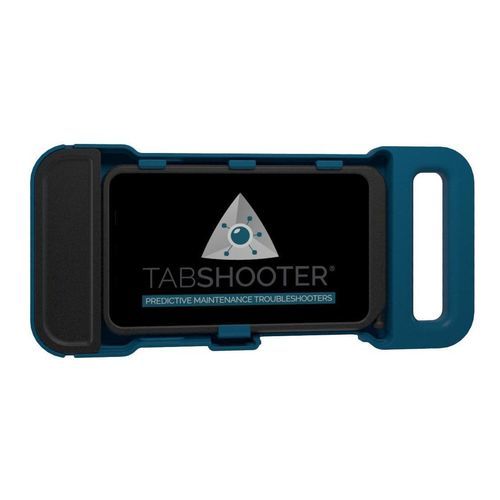

La cámara acústica TABSHOOTER®-TBS72-LD es un equipo sensible y fácil de usar para la localización de fugas de fluidos gaseosos en entornos industriales. Mediante BEAMFORMING y una matriz de 72 sensores MEMS, genera una imagen acústica que permite identificar la ubicación de las fugas a decenas de metros según las condiciones del sitio. Permite la escucha mediante auriculares por cable o Bluetooth para ayudar en la identificación.

Cómo funciona
El sistema combina una matriz de 72 sensores MEMS con algoritmos de beamforming para producir una imagen acústica en tiempo real que resalta las fuentes de fuga. Proporciona retroalimentación visual y sonora e incluye modos para detección de una o varias fugas.

Tipos de fugas detectadas

• Aire comprimido
• Gases (p. ej. O₂, N₂, H₂, NH₃, CH₄, Argón)
• Fugas de vacío
• Fugas de vapor

Características operativas

• Rango de frecuencia ajustable: 2 kHz a 100 kHz para filtrar el ruido de fondo
• Alcance de detección: hasta varias decenas de metros según el entorno
• Monitorización de audio mediante auriculares por cable o Bluetooth
• Función de cuantificación K para aire comprimido: introducir el coste por Nm³ para mostrar m³/h y coste anual estimado
• Opción de cámara térmica integrada disponible

Modos de detección

• Single LEAK: visualización y localización de una fuga principal
• Multi LEAK: detección y visualización simultánea de múltiples fugas

Función K de cuantificación
La función K permite al operario introducir el coste por Nm³ del gas (por ejemplo aire comprimido). Una vez detectada la fuga, el equipo estima el caudal (m³/h) y proyecta un coste anual en base a los parámetros introducidos.

Opción de cámara térmica
La cámara térmica integrada opcional detecta puntos calientes en instalaciones eléctricas. Rango de temperatura: -20 °C a 550 °C. Resolución térmica: 256 × 192 px.

Accesorios

• Maletín protector MALETTE ABS PRO
• Batería interna (opcional)
• Cargador de batería interno (opcional)
• Auriculares por cable o Bluetooth para monitorización de audio

Especificaciones técnicas

• Marca: TABSHOOTER®
• Modelo: TABSHOOTER®-TBS72-LD
• Tecnología: BEAMFORMING
• Sensores: 72 sensores MEMS
• Rango de frecuencia: 2 kHz – 100 kHz (ajustable)
• Tipos de detección: aire comprimido, gases (O₂, N₂, H₂, NH₃, CH₄, Argón…), vacío, vapor
• Modos de detección: Single LEAK, Multi LEAK
• Función K: entrada del coste por Nm³, salida m³/h y coste anual estimado
• Salida de audio: compatible con auriculares por cable o Bluetooth
• Opción térmica: rango -20 °C a 550 °C
• Resolución térmica (opción): 256 × 192 px
• Accesorios: maletín MALETTE ABS PRO, batería interna, cargador interno
