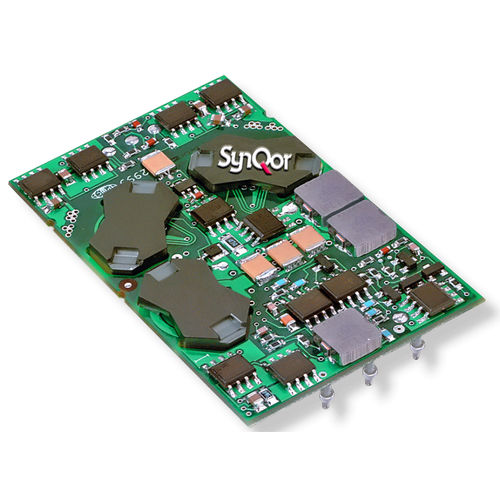

Convertidor DC/DC de circuitos impresos PQ65 series
reductoraisladoregulado

convertidor DC/DC de circuitos impresos
convertidor DC/DC de circuitos impresos
convertidor DC/DC de circuitos impresos
Añadir a mis favoritos
Añadir al comparador


Características

Configuración
de circuitos impresos
Características eléctricas
reductor
Otras características
aislado, regulado
Tensión de entrada

Máx.: 75 V

Mín.: 40 V

Tensión de salida

18 V

Potencia

100 W

Descripción

El convertidor PQ65180QGA06 PowerQor Giga quarterbrick es un convertidor DC-DC de próxima generación, montado en placa, aislado y de frecuencia de conmutación fija, que utiliza la rectificación sincrónica para lograr una eficiencia de conversión extremadamente alta. La potencia disipada por el convertidor es tan baja que no se necesita un disipador, lo que ahorra costes, peso, altura y esfuerzo de aplicación. Todos los componentes de potencia y control se montan en el sustrato de PCB multicapa con tecnología de montaje superficial de alto rendimiento. Como el convertidor PowerQor no tiene interfaces térmicas explícitas, es extremadamente fiable. Cumple con la normativa RoHS (véase la última página)" CARACTERÍSTICAS OPERATIVAS - Alta eficiencia, 91% a plena corriente de carga nominal - La conmutación de frecuencia fija proporciona una EMI predecible - No se requiere una carga mínima ni resistencias de precarga CARACTERÍSTICAS MECÁNICAS - Configuración de pines estándar de la industria - Tamaño estándar: 2,30 "x1,45 "x0,397" (58,4x36,8x10,08mm) - Peso: 34 gramos (1,2 onzas) - Pines con bridas diseñados para permitir la soldadura de montaje en superficie, evitar la soldadura por ola utilizando la técnica FPiP en unidades de marco abierto CARACTERÍSTICAS DE CONTROL - Control de encendido/apagado referenciado al lado de la entrada - Opciones de lógica positiva y negativa disponibles - La detección remota de Vout compensa las caídas de la distribución de salida CARACTERÍSTICAS DE SEGURIDAD - UL 60950-1:R2011-12 - EN60950-1/A12:2011 - CAN/CSA-C22.2 nº 60950-1/A1:2011 CARACTERÍSTICAS DE PROTECCIÓN - El bloqueo por baja tensión de entrada desactiva el convertidor en condiciones de baja tensión

---
