Descripción

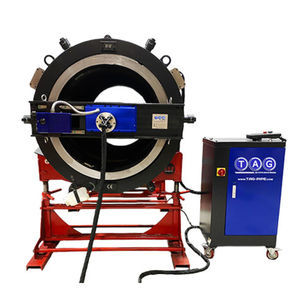

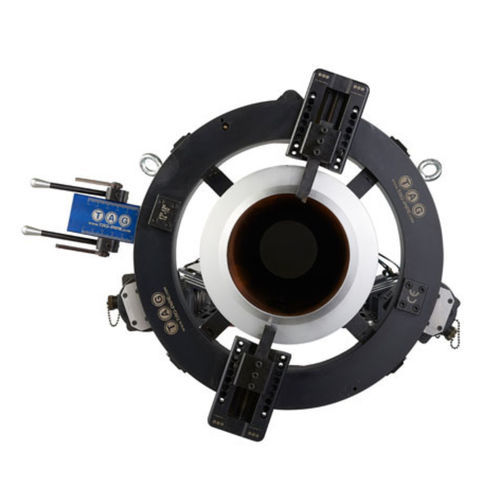

La TAG Split Frame Clamshell, máquina de corte y biselado en frío, es un torno portátil para la preparación de tuberías en taller o en obra. Realiza corte, biselado, refrentado y avellanado en tuberías de 1" a 48" de diámetro exterior (según modelo). Presenta un cuerpo ligero de aluminio, engranaje interior de acero montado sobre cojinetes sólidos, pies de sujeción endurecidos con marcas de medida y mandíbulas telescópicas externas en los modelos grandes. Las opciones de accionamiento incluyen neumático, hidráulico, eléctrico y servoeléctrico; las guías de herramientas modulares permiten adaptar la máquina a acero al carbono, inoxidable y aleaciones exóticas.

Características y ventajas

• Gama de modelos desde 1" (25,4 mm) hasta 48" (1.220 mm) o/d; tamaños mayores a medida disponibles.
• Opciones de potencia: neumática, hidráulica, eléctrica (110/220 V) y servoeléctrica NC.
• Cojinetes ajustables de uso pesado (sistema TAG de rodillos de leva) para ajuste fino y rotación uniforme.
• Configuración rápida y repetible con pies de sujeción endurecidos, cabeza hexagonal al ras y marcas de medición claras.
• Sistema de alimentación por tornillo sinfín y corona para distribución uniforme de la presión y reducción de vibraciones.
• Carros de herramientas modulares compatibles con herramientas de corte, biselado, refrentado y avellanado.
• Mordazas telescópicas y pies de sujeción aumentados (55 x 115 mm donde aplica) para mayor estabilidad.
• Montaje de motor de dos pernos y caja metálica protectora con espuma hasta el modelo TSFC24.

Tabla de especificaciones (modelos: TSFC3, TSFC6, TSFC8, TSFC12, TSFC16, TSFC18, TSFC20, TSFC24, TSFC30, TSFC36, TSFC42, TSFC48)
Descripción | TSFC3 | TSFC6 | TSFC8 | TSFC12 | TSFC16 | TSFC18 | TSFC20 | TSFC24 | TSFC30 | TSFC36 | TSFC42 | TSFC48
Rango de bloqueo (pulgadas) | 1 – 3" | 1 – 6" | 2 – 8" | 6 – 12" | 10 – 16" | 12 – 18" | 14 – 20" | 18 – 24" | 24 – 30" | 30 – 36" | 36 – 42" | 42 – 48"
Rango de bloqueo (MM) | 33,4 – 88,9 mm | 33,4 – 168,3 mm | 60,3 – 219,1 mm | 168,3 – 323,9 mm | 273,0 – 406,4 mm | 323,9 – 457,0 mm | 355,6 – 508,0 mm | 457,0 – 610,0 mm | 609,6 – 762 mm | 762 - 914,4 mm | 914,4 – 1.066,8 mm | 1.066,8 – 1.219,2 mm
Sólo anillo Peso | 12 kg | 23 kg | 32 kg | 46 kg | 53 kg | 58 kg | 62 kg | 76 kg | 183 kg | 204 kg | 242 kg | 323 kg
Caja de herramientas Carrera | 30 mm / 1.18" | 60 mm / 2.36" | 60 mm / 2.36" | 90 mm / 3.54" | 90 mm / 3.54" | 90 mm / 3.54" | 90 mm / 3.54" | 90 mm / 3.54" | 90 mm / 3.54" | 90 mm / 3.54" | 90 mm / 3.54" | 90 mm / 3.54"
Posiciones de montaje del motor | 1 qty | 1 qty | 1 qty | 1 qty | 2 qty | 2 qty | 2 qty | 2 qty | 2 qty | 2 qty | 4 qty | 4 qty
Posiciones de montaje del percutor | 1 qty | 1 qty | 1 qty | 2 qty | 3 qty | 3 qty | 3 qty | 3 qty | 3 qty | 4 qty | 4 qty | 5 qty
Tamaño del rodamiento | S | S | S | S | S | S | S | S | L | L | L | L
Tamaño del accionamiento estriado | 16 mm / 0.63" | 16 mm / 0.63" | 16 mm / 0.63" | 16 mm / 0.63" | 16 mm / 0.63" | 16 mm / 0.63" | 16 mm / 0.63" | 16 mm / 0.63" | 25 mm / 0.98" | 25 mm / 0.98" | 25 mm / 0.98" | 25 mm / 0.98"
Velocidad de ralentí neumático | 5 – 44 rpm | 5 – 36 rpm | 5 – 28 rpm | 5 – 21 rpm | 5 – 18 rpm | 5 – 17 rpm | 5 – 16 rpm | 5 – 15 rpm | 1 – 8 rpm | 1 – 8 rpm | 1 – 7 rpm | 1 – 6 rpm
Velocidad de ralentí eléctrico | 5 – 40 rpm | 5 – 20 rpm | 5 – 16 rpm | 5 – 12 rpm | n/a | n/a | n/a | n/a | n/a | n/a | n/a | n/a
Potencia motor neumático | 1,85 CV | 1,85 CV | 1,85 CV | 1,85 CV | 1,85 CV | 1,85 CV | 1,85 CV | 1,85 CV | 3,5 CV | 3,5 CV | 3,5 CV | 3,5 CV
Potencia servoelectrica única | n/a | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw | 1,5 Kw
Potencia motor hidráulico | n/a | 5,4 CV | 5,4 CV | 5,4 CV | 5,4 CV | 5,4 CV | 5,4 CV | 5,4 CV | 5,4 CV | 5,4 CV | 5,4 CV | 5,4 CV
Tensión / Frecuencia | 110 / 220 V – 50/60 Hz (según modelo)
Presión de trabajo del aire | 90 psi / 6,5 bar (todos los modelos)
Conexión manguera de aire | 1/2" (modelos pequeños) ; 3/4" (TSFC30 y superiores)
Flujo de aire consumido (doble x2) | 50 cfm / 1400 LPM (modelos pequeños) ; 90 cfm / 2500 LPM (modelos grandes)
Velocidad de avance por revolución | 0,2 mm / 0,008" (todos los modelos)
Sistema de cierre | Modular (TSFC3–TSFC24) ; Telescópico (TSFC30–TSFC48)

Características / Especificaciones técnicas

• Rango de trabajo: 1"–48" o/d (25,4–1 220 mm) según modelo.
• Cuerpo de aluminio ligero con engranaje interior de acero montado sobre cojinetes sólidos.
• Pies de sujeción endurecidos con marcas de medida para ajustes rápidos, incluso en tubos no redondos.
• Opciones de accionamiento y potencias variables según modelo.
• Sistema de alimentación por tornillo sinfín y corona TAG para distribución uniforme de carga.
• Outillage modular para corte, biselado, refrentado y avellanado.
• Incluye maleta metálica personalizada hasta el TSFC24 para transporte y almacenamiento.
