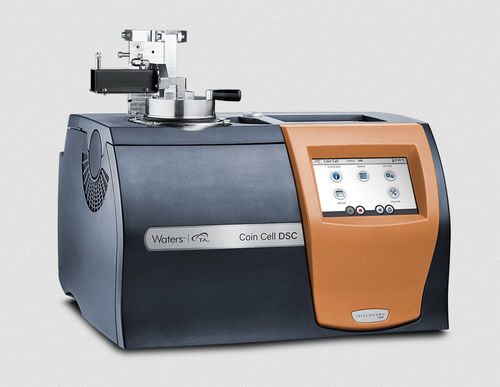

Calorímetro de barrido diferencial

de alta temperaturaisotérmicoalta sensibilidad

Resumen
El Calorímetro diferencial de barrido para celdas botón (Coin Cell DSC) realiza el análisis térmico directo de celdas 2032 completamente ensambladas sin desmontarlas. Identifica la temperatura de inicio, la liberación de energía y el calor de reacción, y facilita la evaluación térmica y electroquímica combinada para pruebas de seguridad y rendimiento de baterías.

Principales capacidades

• Ensayos directos de celdas 2032 completamente ensambladas sin desensamblaje
• Detección rápida de temperatura de inicio, mecanismos de reacción, calor de reacción e indicios de gases desprendidos
• Captura simultánea de señales térmicas y electroquímicas para análisis de seguridad y rendimiento
• Caracterización completa desde −80 °C hasta 600 °C (según sistema de refrigeración)

Características

• Sensor de alta sensibilidad para medir con precisión la temperatura de inicio y el flujo de calor
• Amplio rango de temperatura: −80 °C a 600 °C (dependiente del sistema)
• Cápsula para celdas que mantiene el contacto con el sensor incluso ante la falla de la celda
• Compatibilidad con Análisis de Gases Evolucionados (EGA): MS, FTIR o GC‑MS
• Monitorización de voltaje para estado de carga y análisis de cortocircuitos
• Pantalla táctil a color estilo app para control del instrumento

Cápsula para celdas botón

• Compatible con celdas 2032 y cualquier celda de 20 mm de diámetro
• Las cápsulas estándar preservan la señal térmica en todo el rango de muestras
• Las cápsulas para ciclado optimizan el flujo de calor durante ensayos isotérmicos
• Bandejas de aluminio de 20 mm disponibles para muestras de material

Modos de ensayo

• Modo de escaneo: evalúa abuso térmico, degradación, temperatura de inicio, calor de reacción y reacciones cruzadas
• Modo isotérmico: valora el flujo de calor durante la formación de la SEI, carga/descarga, sobrecarga y sobredescarga

Análisis de gases evolucionados (EGA)

• Técnicas compatibles: Espectrometría de Masas (MS), FTIR, Cromatografía de Gases–Espectrometría de Masas (GC‑MS)

Conexión electroquímica

• Soporta conexión a dispositivos de monitorización de voltaje para capturar señales eléctricas
• Interfaces con cicladotes de baterías para estudios de ciclado
• Compatible con potenciostatos para experimentos electroquímicos

Software y datos

• Software TRIOS™ para control, adquisición y análisis combinado térmico/electroquímico
• Plantillas integradas para celdas botón, visualización intuitiva y generación automática de informes
• Exportación de datos (JSON) para integración LIMS y licencias de acceso remoto ilimitadas

Especificaciones

• Planitud de la línea base: ≤ 500 μW
• Repetibilidad de la línea base: ≤ 100 μW
• Rango de temperatura: −80 °C a 600 °C (depende del sistema de refrigeración)
• Exactitud de temperatura: ±0.1 °C
• Precisión de temperatura: ±0.05 °C
• Precisión de entalpía: ±1 %
• Velocidad de calentamiento: 0,01 °C a 20 °C/min

Características del instrumento (resumen)

• Pantalla táctil a color estilo app (incluida)
• Capacidad para EGA (incluida)
• Capacidad de Análisis Electroquímico (ECA): opcional

Opciones de bandeja (resumen)

• Bandeja de aluminio de 20 mm — hasta 600 °C
• Cápsula estándar Coin Cell DSC — hasta 600 °C
• Cápsula de ciclado Coin Cell DSC — hasta 60 °C con ECA

Notas

• [1] El rango de temperatura depende del sistema de refrigeración seleccionado (FACS o RCS)
• [2] Exactitud y precisión medidas con estándar de indio y bandeja de aluminio de 20 mm
