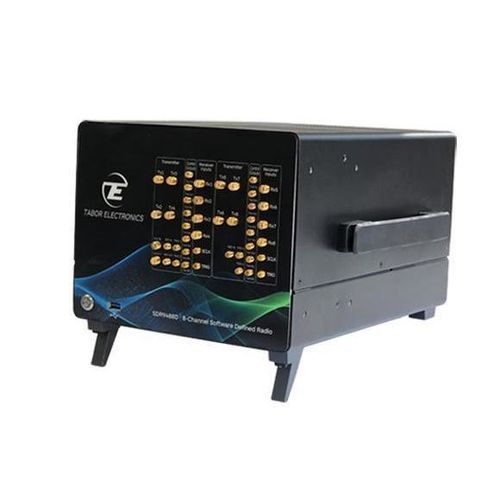

Transceptor de radio DRN9484D

de telemetríamulticanal

Validación del rendimiento de drones en entornos electromagnéticos congestionados y disputados
Evalúe los enlaces radio y las comunicaciones críticas entre la estación de control en tierra (GCS) y los sistemas aéreos no tripulados (UAS). Esto incluye control, telemetría, imágenes y transmisión de vídeo en directo esenciales para las operaciones de vuelo y la integridad de la misión. Los escenarios deben reproducir bandas ISM y otras bandas operativas, salto de frecuencia, espectro ensanchado y operación multibanda para reflejar condiciones de campo.

Uso de radio definida por software (SDR)
Las radios definidas por software (SDR) permiten pruebas RF flexibles y repetibles implementando en software la generación de formas de onda, modulación/demodulación y análisis de señal. Las SDR admiten la emulación de interferencias, interferencia intencionada y comportamientos de amenaza adaptativos para evaluar la resiliencia del enlace y desarrollar estrategias de mitigación para contra-drones y procesos de certificación.

Características clave del Proteus SDR

• Arquitectura digital directa: DAC y ADC RF de gran ancho de banda que permiten generación de señales hasta 10 GHz.
• Ancho de banda de transmisión instantáneo hasta 4,5 GHz y memoria profunda para emisiones continuas o de larga duración.
• Ancho de banda de recepción instantáneo hasta 2,7 GHz con captura de alta fidelidad para análisis posteriores.
• FPGA programable para adaptación en tiempo real, inserción de Doppler y retardo temporal.
• Factores de forma configurables: benchtop, instrumento de escritorio o módulo PXI/PXIe con operación multicanal coherente en fase.

Congestión, interferencia y susceptibilidad
Recree condiciones de espectro congestionado para verificar la susceptibilidad de los enlaces de control y telemetría a interferencias o emisiones no intencionales. Proteus admite la generación y el análisis de emisiones electromagnéticas de banda ancha y señales moduladas IQ para pruebas a nivel de protocolo.

Bloqueo y engaño
La generación de ruido de banda ancha que cubre anchos de banda multi-GHz y la operación coherente multi-salida por módulo permiten escenarios de bloqueo direccional y formación de haces para evaluar la vulnerabilidad a ataques RF deliberados.

Validación de escenarios reales en laboratorio
Proteus funciona como registrador RF y digitalizador, permitiendo la captura de señales ambientales y protocolos en grandes memorias para análisis posterior, investigación de causa raíz y campañas de prueba repetibles para certificación o I+D.

Emulación de un entorno dinámico con movimiento
La emulación en tiempo real de Doppler y retardo temporal implementada en FPGA permite simular desplazamientos de frecuencia y retrasos de propagación inducidos por el movimiento. Esto proporciona validación repetible para sistemas contra-drones y el rendimiento del enlace en condiciones de objetivos en movimiento.

Especificaciones técnicas

• Capacidad máxima de generación de señal hasta 10 GHz (Arquitectura digital directa).
• Ancho de banda de transmisión instantáneo: hasta 4,5 GHz (según configuración).
• Ancho de banda de recepción instantáneo: hasta 2,7 GHz.
• Capacidad de ruido/bloqueo de banda ancha: generación de ruido multi-GHz.
• Multi-salida coherente por módulo para formación de haces/bloqueo direccional.
• FPGA programable en tiempo real para comportamiento de amenaza adaptativo, Doppler y emulación de retardo temporal.
• Registro/digitalización RF de gran memoria para captura y análisis de larga duración.
• Factores de forma: benchtop, instrumento de escritorio o módulo PXI/PXIe con operación multicanal coherente en fase.
