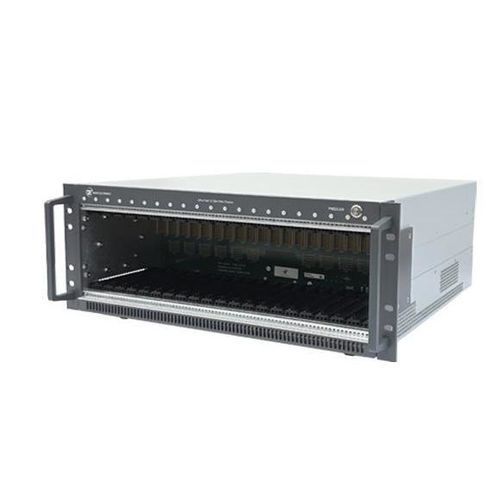

Chasis embarcado PXE21100

en bastidor19"4U

Resumen
El PXE21100 es un chasis PXIe 4U 19in con 21 ranuras PXIe Gen4 diseñado para sistemas de medida de alta densidad y alto ancho de banda. Soporta los AWG Tabor Proteus, amplificadores RF PXIe TE3xxx y otros módulos compatibles con PXIe. El chasis incluye de serie un controlador integrado Intel i5-13500E con SSD de 128GB, DisplayPort, interfaces USB, USB-C y Ethernet 2.5Gb. El PC integrado puede actualizarse a i9-13900E, hasta 256GB de RAM y 960GB de SSD.

Puntos clave

• 21 ranuras PXIe en formato 19in 4U para maximizar la densidad en rack
• Backplane PCIe Gen4 para el mayor ancho de banda entre módulos
• Controlador integrado: i5-13500E de serie; actualizable a i9-13900E
• Sincronización multi-chasis mediante el controlador PXE21106 Mesh para sistemas en fase
• Control inteligente de ventiladores y monitorización del estado del chasis
• Conectividad de alta velocidad: 2.5GbE, RJ45 trasero, 3 x USB 2.0 Tipo A, 1 x USB 3.2 Gen1 Tipo A

Características

• Factor de forma: 4U, 19in — 438.8 mm x 176.0 mm x 449.5 mm
• Controlador integrado: Intel i5-13500E (estándar); RAM 16GB (actualizable a 256GB); SSD 128GB (actualizable a 960GB)
• Backplane: PCIe Gen4, 21 ranuras PXIe utilizables
• Escalado a múltiples chasis: conectar y sincronizar varios chasis; PXE21106 sincroniza hasta 6 chasis — utilizar varias unidades para sistemas más grandes

Información de pedido
Model | Description
PXE21100 | Chasis PXIe de 21 ranuras

Opciones
Nombre | Descripción
COMP | Actualización a i9-13900E, 256GB RAM y 960GB SSD

Accesorios
Nombre | Descripción
PXE21106 | Unidad de sincronización Mesh multicanal

Especificaciones técnicas

• Tipo de chasis: PXIe, 4U, 19in
• Ranuras: 21 ranuras PXIe Gen4 utilizables (backplane PCIe Gen4)
• PC integrado (estándar): Intel i5-13500E, 16GB RAM, 128GB SSD; opciones de actualización a i9-13900E, hasta 256GB RAM, hasta 960GB SSD
• Conectividad: DisplayPort, USB delantero/trasero para ratón y teclado, control USB-C, RJ45 trasero 2.5Gb Ethernet
• E/S traseras: 3 x USB 2.0 Tipo A, 1 x USB 3.2 Gen1 Tipo A, RJ45
• Refrigeración y monitorización: control inteligente de ventiladores y supervisión del estado del chasis
• Sincronización multi-chasis: controlador PXE21106 Mesh — sincroniza hasta 6 chasis; múltiples unidades PXE21106 para sistemas más grandes
• Casos de uso: soporta AWG Proteus, amplificadores RF PXIe TE3xxx y otros módulos compatibles PXIe para aplicaciones de medida de alta densidad y alta velocidad
