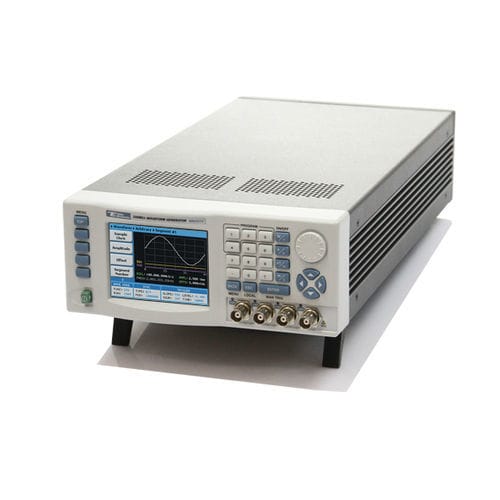

Generador de formas de onda arbitrarias WW5064

vía USB4 canales

El WW5064 ofrece un sintetizador de formas de onda universal de cuatro canales con una velocidad de 50 MS/s. Cada unidad está integrada en una carcasa compacta para ahorrar espacio y reducir costes, sin comprometer el ancho de banda ni la integridad de la señal. El instrumento genera formas de onda estándar o definidas por el usuario en un rango que va desde los 100 µHz hasta los 25 MHz. Ondas sinusoidales hasta 25 MHz y cuadradas hasta 12,5 MHz Resolución de amplitud de 16 bits Memoria de formas de onda de 512 k, memoria de formas de onda de 1 M (opcional) 10 Vpp en 50 Ω, el doble en circuito abierto Múltiples modos de funcionamiento: disparador, temporizador y retardo de disparador Cuatro salidas SYNC independientes Características Integridad de la señal A medida que la tecnología evoluciona y se desarrollan nuevos dispositivos cada día, se necesitan señales más rápidas para simular y estimular estos nuevos dispositivos. Los modelos de cuatro canales ofrecen el mayor ancho de banda de su clase y, por lo tanto, permiten una reproducción y simulación precisas de las señales de prueba. Con una amplia gama de generadores de reloj de muestreo (hasta 50 MS/s), una resolución vertical de 16 bits y un amplio ancho de banda de salida (hasta 25 MHz), es posible crear perfiles matemáticos, descargar las coordenadas al instrumento y regenerar formas de onda sin comprometer su fidelidad ni su compatibilidad con el diseño original. Resolución de 16 bits Se utilizan DAC de 16 bits para generar formas de onda con una precisión y resolución excelentes, adecuadas para las señales de prueba más precisas que requieren los instrumentos sensibles actuales. Gracias al uso de la tecnología más avanzada, puede estar seguro de que las características y capacidades de los modelos de cuatro canales le resultarán útiles durante muchos años. Cuatro canales sincronizados Los modelos de cuatro canales disponen de cuatro canales de salida, todos ellos sincronizados con el mismo reloj de referencia y que comparten el mismo reloj de muestreo.
