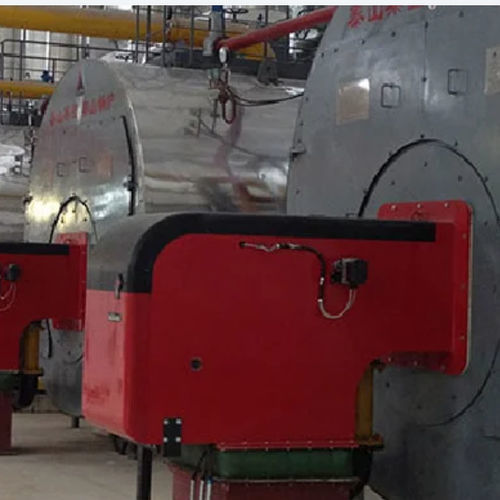

Caldera de vapor WNS series

de agua calientede gasde tubos de humo

Caldera de aceite y gas La caldera de aceite de la serie WNS incluye una caldera de agua caliente de aceite y una caldera de vapor de aceite para la generación y suministro de vapor industrial. La caldera de aceite de la marca TANSHAN WINS adopta un horno de rizado, tubo de humo de rosca de tornillo, de alta eficiencia, ahorro de energía, de tres pasos horizontales, estructura de espalda húmeda, control totalmente automático, estructura razonable, operación fácil y segura. Después de que el aceite es atomizado por el quemador de la caldera de aceite, la antorcha se llena en el horno ondulado y transmite el calor radiante a través de la pared del horno, que es la primera pasada. Los gases de combustión de alta temperatura generados por la combustión se reúnen en la cámara de inversión y se convierten en la segunda pasada, es decir, en el haz de tubos de humo roscados. Después del intercambio de calor por convección, la temperatura de los gases de combustión se reduce gradualmente, los gases de combustión llegan a la cámara de gas delantera y luego se convierten en la tercera pasada, es decir, el haz de tubos de humo desnudos. Finalmente el gas de combustión fluye hacia la chimenea a través de la cámara de gas trasera. La caldera de aceite de la serie WNS está diseñada y optimizada para producir vapor o agua caliente a baja presión con una capacidad de evaporación nominal de 1 a 20 toneladas/hora y una presión nominal de 0,7 a 1,6 MPa. La eficiencia de calor del diseño es de hasta el 95%.
