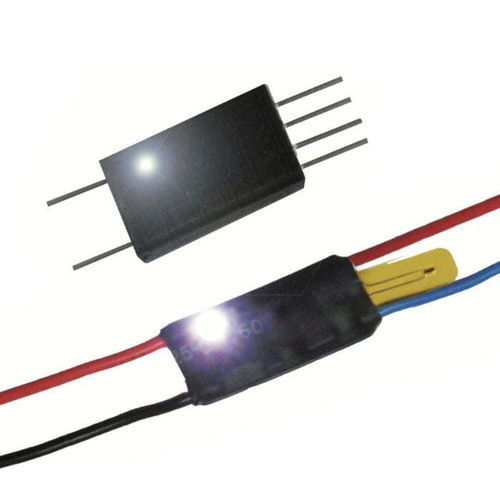

Módulo de control de temperatura led MT series

programablepara la industriacompacto

Descripción
La serie MT de controladores micro de temperatura y tiempo es un módulo compacto y patentado diseñado para añadir control de calefacción en productos con espacio limitado sin rediseñar la PCB. Permite límites de temperatura ON/OFF y temporizadores configurables; más de 10 000 configuraciones estándar disponibles. Compatible con calentadores flexibles ultradelgados y PTC de bajo pico para aplicaciones industriales.

Características

• Factor de forma compacto: 20 x 10 x 3 mm — apto para espacios reducidos
• Integración sencilla: no se necesitan controladores adicionales ni grandes cambios de circuito
• Alimentación flexible: CC 3,7–24 V (compatible USB/batería)
• Muestreo rápido: <100 ms; precisión ±2℃
• Modos de control: temperatura constante, límite (ON/OFF), temporizador, temporizador cíclico
• Alta configurabilidad: límites ON/OFF, temporizador 1–1440 min, ciclos 1–99; >10 000 variantes
• Seguridad: se recomienda condensador 100–220 µF con adaptador externo

Diferencias entre modelos y funciones
Modelo | Función | Rango temperatura (℃) | Rango temporizador (min) | Temporizador ciclo
MT | Control temperatura constante | -30℃ ~ 120℃ (personalizable a 180℃) | – | –
MTT | Temperatura constante + Temporizador | -30℃ ~ 120℃ (personalizable a 180℃) | 1 ~ 1440 (24 h) | –
MTR | Control límite de temperatura | -30℃ ~ 120℃ (personalizable a 180℃) | – | –
MTTR | Límite temperatura + Temporizador | -30℃ ~ 120℃ (personalizable a 180℃) | 1 ~ 1440 (24 h) | –
MTC | Temperatura constante + Temporizador de ciclo | -30℃ ~ 120℃ (personalizable a 180℃) | – | 1 ~ 99 (ciclo continuo personalizable)
MTTC | Temperatura constante + Ciclo + Temporizador | -30℃ ~ 120℃ (personalizable a 180℃) | 1 ~ 1440 (24 h) | 1 ~ 99 (ciclo continuo personalizable)

Especificaciones estándar (serie MT)

• Dimensiones (L×W×T): 20 x 10 x 3 mm
• Tensión de entrada: CC 3,7–24 V
• Frecuencia: 50/60 Hz
• Corriente máxima salida: ≤4 A (10 A corto ≤30 s)
• Tiempo de muestreo: <100 ms
• Precisión temperatura: ±2℃
• Humedad: 0–80% HR (sin condensación)
• Rango control: -30℃ a 120℃ (personalizable a 180℃)
• Temperatura operativa: -40℃ a 80℃
• Pantalla: LED
• NTC sensor: 0 / 25 / 50 mm

Ejemplos de modelos MT — Temperaturas fijas
Ejemplos:
MT-30XXXX = -30℃
MT000XXXX = 0℃
MT010XXXX = 10℃
MT025XXXX = 25℃
MT050XXXX = 50℃
MT120XXXX = 120℃
MT180XXXX = 180℃ (especial)

Notas sobre modelos

• Modelos estándar: plazo de entrega reducido; modelos especiales hasta 180℃ disponibles.
• Corriente máxima varía según tipo (p. ej. ~2,5 A Tipo A; 4 A Tipo D). Especificaciones adicionales bajo pedido.
• Configuraciones finas posibles: incrementos de 1℃ y 1 minuto hasta 24 h o ciclos continuos.

Aplicaciones

• Productos industriales que requieren control de temperatura y tiempo en espacio reducido
• Ejemplos: módulos de calentamiento médico, calefactores wearables, deshielo óptico, control ambiental con PTC, integración con películas calefactoras ultrafinas

Resumen técnico

• Familia: MT / MTT / MTR / MTTR / MTC / MTTC
• Modos: temperatura constante, límite, temporizador, cíclico, combinados
• Temporizador: continuo o 1–1440 min; ciclos 1–99
• Alimentación: CC 3,7–24 V; condensador recomendado 100–220 µF para adaptadores externos
