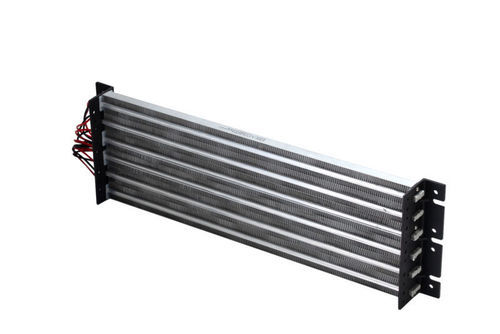

Elemento calefactor PTC STW Series

de cerámicaindustrialpara vehículo eléctrico

Resumen
Los calentadores PTC de alta tensión KLC ofrecen calefacción autorregulante, rápida y eficiente en energía en un amplio rango de tensiones (12 V–999 V), con aprobaciones UL/CSA para 12 V–600 V. Diseñados para vehículos eléctricos, sistemas de baterías, estaciones de carga e instalaciones industriales, proporcionan salida térmica estable, gestión térmica simplificada y opciones de personalización OEM en procesos de fabricación certificados IATF 16949.

Características clave

• PTC cerámico autorregulante: Limita la corriente con el aumento de temperatura para evitar sobrecalentamiento y simplificar el control.
• Amplia compatibilidad de tensión: 12 V–999 V (certificado UL/CSA para 12 V–600 V) para plataformas EV, cargadores y suministros industriales.
• Alta densidad de potencia: Hasta 30.000 W según dimensión y configuración para un calentamiento rápido.
• Salida multietapa: Etapas de potencia configurables para optimizar el uso de energía según la aplicación.
• Calidad automotriz/industrial: Fabricado según IATF 16949 / ISO 9001 con vías de certificación globales.
• Formas personalizables: Dimensiones, número de tubos, aletas y cableado/conectores adaptables a requisitos OEM.

Modelos (selección)
Rango de tensión | Modelo | Dimensiones (mm) | N.º tubos | Ancho aleta (mm) | Paso aleta (mm) | Estándar | Cableado
12~500V | MH(W) | 26 x 90 x L (70~492) | 2 o 3 | 90 | 1.2 / 2.0 / 2.6 | Tipo de terminal | Disponible
12~500V | MSH(W) | 26 x 65 x L (70~492) | 3 | 65 | 1.68 / 2.6 | Tipo de terminal | Disponible
12~500V | SH(W) | 26 x 65 x L (70~492) | 2 | 65 | 1.68 | Tipo de terminal | Disponible
12~500V | TH(W) | 26 x 45 x L (70~492) | 2 | 45 | 2.0 | Tipo de terminal | Disponible
12~500V | OH(W) | 26 x 30 x L (30~492) | 1 | 30 | 1.68 | Tipo de terminal | Disponible
12~999V | STW Series | 10 x 10 x 10 ~ 999 × 337.5 × 25 | – | – | – | Personalizado | Personalizable

Aplicaciones

• Estaciones de carga: mantener temperaturas óptimas durante la carga de baterías en climas fríos.
• Camiones, autobuses y automóviles eléctricos: calefacción de cabina, protección de componentes y asistencia en arranque en frío.
• Sistemas de baterías: mantenimiento térmico de celdas y packs para rendimiento y vida útil.
• Maquinaria eléctrica de construcción y agrícola: garantizar disponibilidad operativa y reducir tiempos de inactividad.
• Material rodante ferroviario y vehículos especiales en entornos severos.
• Sistemas HVAC y unidades de tratamiento de aire que requieren calefacción eléctrica compacta y eficiente.

Por qué elegir los calentadores PTC de alta tensión KLC

• Calentamiento rápido efectivo hasta −20 °C para arranques en frío.
• Eficiencia energética mejorada frente a calefactores resistivos convencionales en muchos casos.
• Producción industrial y automotriz (IATF 16949, ISO 9001) con opciones de certificación UL/CSA.
• Soporte de ingeniería: simulación 3D, pruebas de laboratorio, validación de ciclo de vida y asistencia de integración.
• Flexibilidad de diseño para carcasas no estándar, conectores y plataformas de alta tensión (incluyendo 800 V+).

Especificaciones técnicas

• Tensión: 12 V ~ 999 V (UL & CSA aprobado: 12 V ~ 600 V)
• Potencia: Hasta 30.000 W (depende de tamaño y diseño)
• Elemento calefactor: PTC cerámico (autorregulante)
• Factores de forma: Familias MH / MSH / SH / TH / OH y serie STW personalizable (de 10×10×10 mm a 999×337.5×25 mm)
• Anchos de aleta: 30, 45, 65, 90 mm (según modelo)
• Configuraciones de tubos: 1 a 3 tubos (según modelo)
• Ejemplos de paso de aleta: 1.2 mm / 1.68 mm / 2.0 mm / 2.6 mm
• Certificaciones: IATF 16949, ISO 9001:2015; UL/CSA hasta 600 V; VDE opcional; vías de certificación disponibles para >600 V
• Aplicaciones típicas: calefacción de cabina EV, calentamiento de baterías, estaciones de carga, calefacción industrial, HVAC, asistencia de arranque en frío
