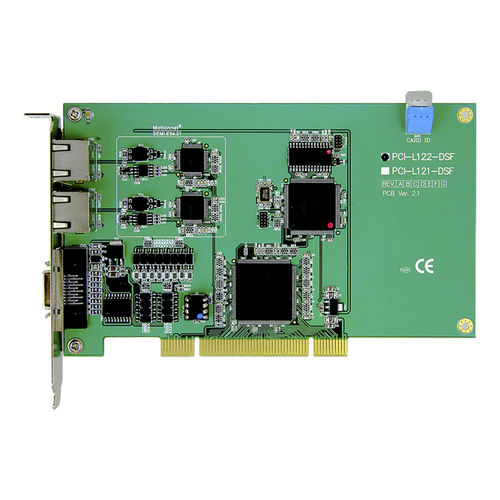

Tarjeta de control motor PCI PCI-L122-DSF

EthernetdigitalRS-485

La tarjeta de control maestro PCI-L122-DSF está diseñada para usuarios que necesitan desarrollar rápida y fácilmente aplicaciones como el control de movimiento y los controles de E/S. PCI-L122-DSF es una tarjeta de control maestro PCI estándar con una extensión de red en tiempo real de alta velocidad llamada Motionnet. Motionnet es una nueva serie de sistemas de comunicación diseñados para aplicaciones de automatización versátiles. PCI-L122-DSF está diseñado siguiendo el factor de forma PCI estándar. Este maestro puede conectar hasta 64x2=128 módulos esclavos. Hay 3 categorías de módulos esclavos, para control de movimiento, E/S digitales y funciones varias. Características ● Max. 20Mbps de velocidad de transferencia ● 2 Anillos del Maestro Motionnet ● Max. 128 módulos esclavos Motionnet® soportados ● Fácil instalación con el conector telefónico RJ45 y diagnóstico de LEDs ● E/S aisladas de propósito general: 8 DI y 8 DO ● Hardware IC con identificación única Motionnet® Número del anillo: 2 Interfaz en serie: RS-485 semidúplex con aislamiento del transformador Tipo de cable: Cable Ethernet UTP/STP CAT5 Protección contra sobrecargas: 10KV Velocidad de transmisión: 2.5Mbps, 5Mbps, 10Mbps y 20Mbps Control de flujo de datos: Automático Distancia de comunicación: Max. 100M (20Mbps/32 módulos esclavos) Número del módulo esclavo de comunicación: 2 anillos con Max. 128 esclavos (1 anillo con 64 esclavos) Entrada digital aislada: IN x 8, tipo NPN/PNP Salida digital aislada: OUT x 8, tipo NPN Identificación única: Hardware IC General Tipo de autobús: PCI Spec. 2.2; soporta 32 bits Consumo de energía: 5VDC a 500mA típico Temperatura de trabajo: 0 a 60°C
