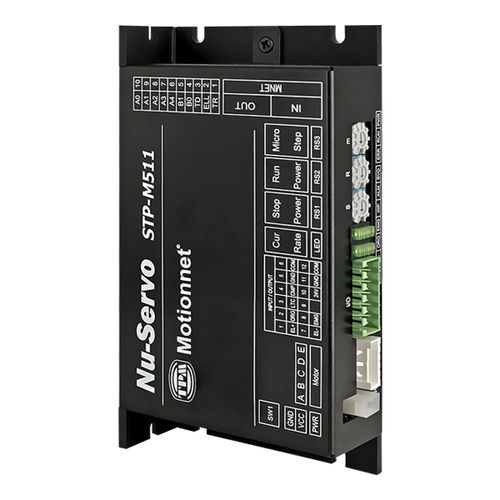

Controlador de movimiento 1 eje STP-M511

paso a pasoEthernetRS-485

STP-M511 Características ● Accionamiento de micropasos Motionnet® de 5 fases ● La más baja vibración y ruido ● Alta precisión posicional ● Corriente de funcionamiento ajustable y corriente de parada ● Micropasos seleccionables ● Max. 20Mbps de velocidad de transferencia ● Fácil instalación con el conector telefónico RJ45 y diagnóstico de LEDs ● Dimensión : L-79 x W-140 x H-30mm Motionnet® Controlador de comunicación Controlador de movimiento esclavo Motionnet® ASIC Interfaz serial RS-485 con aislamiento del transformador Cable tipo CAT5 UTP / STP Cable Ethernet Protección contra sobrecargas 10KV Velocidad de transmisión 2.5Mbps, 5Mbps, 10Mbps y 20Mbps Multi Axes Drive Max. 32 juegos / anillo Señal de entrada de E/S PEL, MEL, ORG, LTC y EMG Señal de salida I/O CMP Control de posición Modo incremental / Modo absoluto Rango de datos: 28 bits Modo Homing ORG, Fase Z, Límite Totalmente 13 tipos Librería de movimiento de software (DLL) para Win XP / 7 / 10 Conduzca Voltaje de entrada 24 o 48V DC Modelo de conducción de 5 fases Corriente de conducción 0.5~1.5A Max / Fase Ajuste de la corriente de conducción RUN : 0~F por medio de un interruptor giratorio STOP : 0~F por medio de un interruptor giratorio Micro-paso 1, 2, 5, 10, 25, 50, 125, 250, 3, 4, 6, 12, 18, 24, 36, 72 por el interruptor giratorio Pantalla LED EL+, EL-, ORG, EMG, INP, ALM, SVON, PWR, RUN, ERR, Tasa de corriente Consumo de corriente 3.1W típico (130mA / 24V) sin carga Temperatura ambiente En uso : 0~50 °C En almacenaje : -20~70 °C Humedad En uso : 35~85% (Sin condensación) En almacenaje : 10~90% (Sin condensación) Vib. restablecido 0.5G
