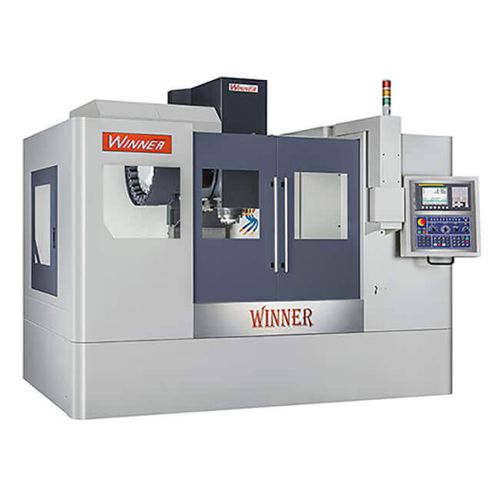

Centro de mecanizado CNC 3 ejes VMC-E850-E1000

verticalBT 4024 herramientas

Los ejes X/Y adoptan guías lineales de alta resistencia para la máquina tipo E, pero la guía del eje Z ha sido rectificada a mano con precisión; No sólo para garantizar el movimiento suave en los ejes X-Y, sino también para no perder ninguna consideración de rigidez mientras se mecaniza el eje Z y se mueve su cabezal de trabajo. Una barra central guía el contrapeso. Garantiza que no se produzca ningún efecto de vibración para el avance de alta velocidad del eje Z y la precisión de corte. Alta rigidez (husillo de bolas) proporciona una transmisión fiable para el procesamiento de alta velocidad. Superior rigidez estructural ofrece a lograr precisión y rendimiento duradero en aplicaciones de corte pesado. Mesa Tamaño de la mesa - mm - 1000x560 - 1150x560 Ranuras en T - mm - 18x5x100 - 18x5x100 Recorrido Nariz del husillo a superficie de la mesa - mm - 120~680 - 120~660 Husillo Transmisión del husillo - - Tipo de correa - Tipo de correa Avance MOTOR X-Y-Z(Fanuc) - kw - 1.8/1.8/2.5 - 2.5/2.5/2.5 Motor X-Y-Z(Mitsubishi) - kw - 2/2/3 - 2/2/3 Avance de corte X-Y-Z - m/min - 10 - 10 Sistema ATC Tipo ATC - - Tipo de brazo - Tipo de brazo Diámetro máx.herramienta - Ø(mm) - Ø100 - Ø100 Longitud máx.herramienta - mm - 200 - 300 Tipo de raíl Tipo de raíl - - - Boxes de 3 ejes - Boxes de 3 ejes Dimensiones&otros Consumo de energía - KVA - 15 - 15 Presión de aire necesaria - kfg/CM² - 6-8 - 6-8
