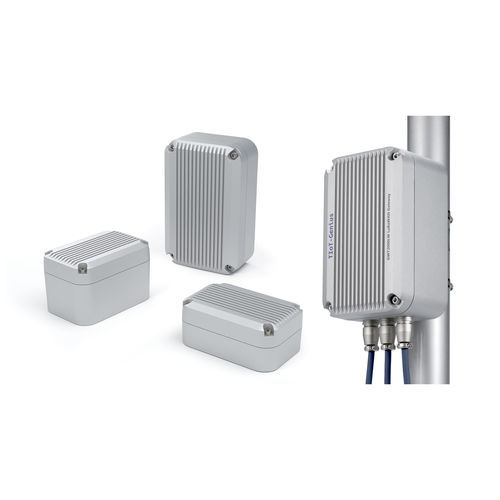

Caja eléctrica de distribución DWH series

en riel DINde paredde aluminio

Descripción del producto

• Caja de aluminio fundido a presión de alto rendimiento IP68 protegida contra la inmersión durante 24 horas a 1 m de profundidad.
• El blindaje EMC se logra mediante los lados internos sin terminar de la tapa superior y la base, así como la junta de silicona conductora.
• Adecuado para puntos de acceso, equipos de transmisión óptica, PCs industriales a prueba de golpes y otros.
• 4 tamaños disponibles en plata metálica.
• Clase de protección: IP68 (24 horas/1 m de profundidad)
• Temperatura de funcionamiento: -40°C ~ +105°C

Cronograma de lanzamiento

• Finales de diciembre de 2025: DWH10-15-9S, DWH14-22-7S, DWH14-22-10S
• Febrero de 2026: DWH10-15-6S

Número de producto / Dimensiones
Número de producto | Dimensiones externas (An x Al x Pr, mm) | Dimensiones internas (an x al x pr, mm) | Peso (g) | Fecha de lanzamiento
DWH10-15-6S | 100 x 63,5 x 150 | 86 x 46 x 136 | 875 | Febrero de 2026
DWH10-15-9S | 100 x 93,5 x 150 | 81 x 76 x 131 | 1115 | Finales de diciembre de 2025
DWH14-22-7S | 140 x 74 x 220 | 125 x 56 x 205 | 1470 | Finales de diciembre de 2025
DWH14-22-10S | 140 x 104 x 220 | 123 x 86 x 203 | 1865 | Finales de diciembre de 2025
Piezas opcionales

• Placa de montaje para DW・DWH - Serie DWMP
• Soporte de montaje en pared para DW・DWH - Serie DWF
• Soporte de montaje en pared para DW・DWH - DWMB-1N
• Soporte de montaje en poste de aluminio para serie DW・DWH
• Correa de montaje en poste de acero inoxidable - Serie SNB
• Cinturón de montaje en poste - Serie PKB
• Tornillos de montaje para DW・DWH - SMS4-8
• Riel DIN para DW･DWH - Serie FDR
• Prensaestopas blindado EMC - Serie AGE
• Prensaestopas resistente al calor - Serie AGH
• Prensaestopas metálico IP68 - Serie AGM
• Prensaestopas metálico IP67 de bajo costo - Serie RMC
• Ventilación protectora de acero inoxidable - PMF-12M
• Ventilación protectora - Serie PMF

Productos similares

• Caja de aluminio fundido a presión IP68 - Serie DW
• Caja de aluminio fundido a presión blindada EMC IP67 - Serie HQ
• Caja de aluminio fundido a presión IP67 - Serie BDN
• Caja de aluminio con brida IP68 - Serie AW
• Caja de aluminio con disipador de calor IP68 - Serie AWN
• Caja de aluminio fundido a presión IP65 - Serie AL
• Caja blindada EMC de aluminio con disipador de calor con brida - Serie EXHFE
• Caja blindada EMC de aluminio con disipador de calor - Serie EXHE
• Caja de aluminio con disipador de calor - Serie EXH

Vistas 3D

• Vista 3D - DWH10-15-6S
• Vista 3D - con soporte de montaje en pared
• Vista de ensamblaje del soporte de montaje en poste
• Vista explotada

Características / Especificaciones técnicas

• Material: Aluminio fundido a presión
• Acabado: Plata metálica
• Clase de protección: IP68 (24 horas a 1 m de profundidad)
• Blindaje EMC: Lados internos sin terminar y junta de silicona conductora
• Temperatura de funcionamiento: -40°C a +105°C
• Tamaños disponibles: 4 (ver tabla arriba)
• Peso: 875g a 1865g dependiendo del modelo
• Adecuado para: Puntos de acceso, equipos de transmisión óptica, PCs industriales a prueba de golpes, etc.
