Caja eléctrica de control SKL series

montaje verticalde plásticocon puerta transparente

Descripción del producto

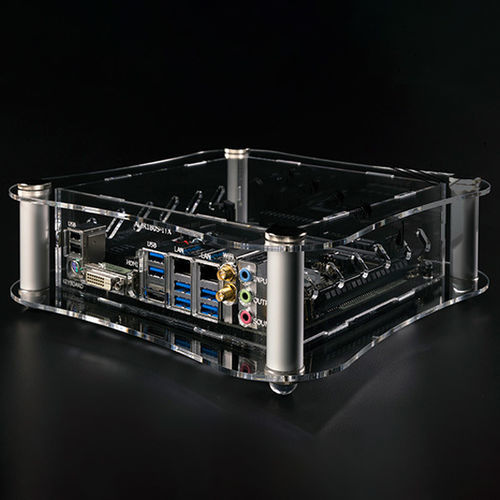

Carcasa curva de acrílico transparente con columnas de soporte en las esquinas, diseñada como vitrina para una apariencia abierta y visible. Estructura formada por paneles acrílicos transparentes y pilares de aluminio extruido. Tornillos moleteados para montaje manual sin herramientas. Puede emplearse en disposición horizontal o vertical según la instalación.

Compatibilidad y tamaños
Los modelos SKL11-5-17 y SKL11-8-17 son compatibles con la placa Euro. Los modelos SKL18-7-18 y SKL18-10-18 son compatibles con placas Mini-ITX. Cinco tamaños estándar disponibles. Longitud y dimensiones personalizadas disponibles a través de la serie SKLF: W y D de 50 a 500 mm, H de 30 a 500 mm en incrementos de 1 mm.

Características principales

• Material: paneles acrílicos transparentes con pilares de aluminio extruido
• Montaje: tornillos moleteados para montaje manual sin herramientas
• Disposiciones: admite configuración horizontal o vertical
• Compatibilidad: ciertos modelos SKL admiten placa Euro o placas Mini-ITX
• Tamaños: cinco tamaños estándar; tamaños personalizados disponibles (ver serie SKLF)

N.º DE PRODUCTO / DIMENSIONES
N.º producto | Ext. W (mm) | Ext. H (mm) | Ext. D (mm) | Int. w (mm) | Int. h (mm) | Int. d (mm) | Espesor panel | Peso (g)
SKL10-5-10 | 141 | 51 | 141 | 101 | 47 | 101 | 2.0mm | 191.5
SKL11-5-17 | 165 | 47 | 225 | 101 | 41 | 161 | 3.0mm | 507
SKL11-8-17 | 165 | 77 | 225 | 101 | 71 | 161 | 3.0mm | 643
SKL18-7-18 | 239 | 67 | 239 | 171 | 61 | 171 | 3.0mm | 762
SKL18-10-18 | 239 | 102 | 239 | 171 | 96 | 171 | 3.0mm | 940.5

Especificaciones técnicas

• Material del panel: acrílico (transparente)
• Material de los pilares: aluminio extruido
• Sujeción: tornillos moleteados para montaje manual sin herramientas
• Espesor de panel por modelo: SKL10-5-10 = 2.0 mm; SKL11-5-17, SKL11-8-17, SKL18-7-18, SKL18-10-18 = 3.0 mm
• Rango de peso (modelos estándar): aprox. 191.5 g a 940.5 g
• Ejemplos de dimensiones externas estándar: W 141–239 mm, H 47–102 mm, D 141–239 mm
• Las dimensiones internas utilizables corresponden a las externas menos las tolerancias de pilares/paneles (ver tabla para tamaños exactos)
• Compatibilidad: SKL11-5-17 y SKL11-8-17 con placa Euro; SKL18-7-18 y SKL18-10-18 con Mini-ITX
• Tamaños personalizados: W y D de 50 a 500 mm, H de 30 a 500 mm (intervalos de 1 mm) disponibles mediante la serie SKLF
