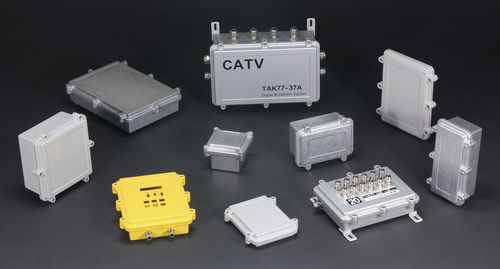

Caja eléctrica de control HQ series

de paredde metalde aluminio

Descripción general
Construcción con doble junta que proporciona protección IP67 y blindaje EMC/EMI, adecuada para aplicaciones industriales y de comunicaciones exigentes.

Prestaciones principales
Clase de protección: IP67
Temperatura de funcionamiento: -40°C a +105°C
Par de apriete recomendado: 1 N·m

Número de producto / Dimensiones
Columnas: Nº de producto, Ancho ext (mm), Alto ext (mm), Profundidad ext (mm), ancho int (mm), alto int (mm), profundidad int (mm), Peso (g), Color / Acabado
HQ15-10-5G, 150, 50, 100, 125.5, 35.9, 75.5, 442, Gris claro / Pintura en polvo
HQ15-10-5N, 150, 50, 100, 125.5, 35.9, 75.5, 442, Sin acabado
HQ15-10-8G, 150, 75, 99.5, 123.7, 60.9, 73.7, 494, Gris claro / Pintura en polvo
HQ15-10-8N, 150, 75, 99.5, 123.7, 60.9, 73.7, 494, Sin acabado
HQ16-16-8G, 162, 80, 162, 132.7, 67, 129.66, 715, Gris claro / Pintura en polvo
HQ16-16-8N, 162, 80, 162, 132.7, 67, 129.66, 715, Sin acabado
HQ20-15-5G, 200, 50, 150, 175.5, 35.9, 125.5, 753, Gris claro / Pintura en polvo
HQ20-15-5N, 200, 50, 150, 175.5, 35.9, 125.5, 753, Sin acabado
HQ20-15-8G, 200, 75, 150, 173.7, 60.9, 123.7, 849, Gris claro / Pintura en polvo
HQ20-15-8N, 200, 75, 150, 173.7, 60.9, 123.7, 849, Sin acabado
HQ26-18-6G, 262, 55, 181.5, 234.4, 42, 154.4, 961, Gris claro / Pintura en polvo
HQ26-18-6N, 262, 55, 181.5, 234.4, 42, 154.4, 961, Sin acabado
HQ27-17-7G, 274.2, 66, 173.2, 249, 51.9, 148, 1129, Gris claro / Pintura en polvo
HQ27-17-7N, 274.2, 66, 173.2, 249, 51.9, 148, 1129, Sin acabado
HQ27-17-10G, 274.2, 100, 172.7, 249, 85.9, 148, 1287, Gris claro / Pintura en polvo
HQ27-17-10N, 274.2, 100, 172.7, 249, 85.9, 148, 1287, Sin acabado

Placa de montaje (opción) - SKUs disponibles
HQP15-10 (PDF disponible)
HQP16-16 (PDF disponible)
HQP20-15 (PDF disponible)
HQP26-18 (PDF disponible)
HQP27-17 (PDF disponible)

Partes opcionales

• Placa de montaje para HQ - serie HQP
• Soporte de montaje para HQ - serie HQF
• Soporte para montaje en poste - WGMB-2SW
• Soporte para montaje en poste para caja de aluminio inyectado - SSK_AL
• Tornillo de montaje PCB para HQ - MT3.5-8K
• Prensaestopas con blindaje EMC - serie AGE
• Prensaestopas metálico IP68 - serie AGM
• Prensaestopas metálico IP67 económico - serie RMC
• Tapón de ventilación metálico - serie CVP-M
• Ventilación protectora en acero inoxidable - PMF-12M
• Ventilación protectora - serie PMF

Productos similares

• Caja de aluminio inyectado IP68 - serie DW
• Caja disipadora de aluminio inyectado IP68 - serie DWH
• Caja de aluminio inyectado IP67 - serie BDN
• Caja de aluminio con brida IP68 - serie AW
• Caja disipadora de aluminio IP68 - serie AWN
• Caja con brida y blindaje EMC - serie EXEF
• Caja con blindaje EMC y protector de esquina - serie EXPE

Características / Especificaciones técnicas

• Construcción: caja de aluminio inyectado con doble junta para IP67 y blindaje EMC
• Protección: IP67
• Blindaje EMC/EMI: Sí
• Rango de temperatura de funcionamiento: -40°C a +105°C
• Par de apriete recomendado: 1 N·m
• Acabados disponibles: gris claro con pintura en polvo y sin acabado
• Tamaños disponibles: 8 variantes de dimensiones exteriores/interiores (ver tabla de dimensiones)
• Aplicaciones típicas: terminales CATV, transmisores de fibra óptica, puntos de acceso inalámbricos, controladores FA, dispositivos embebidos e instrumentación industrial
