Torno convencional TSL-550
horizontal2 ejesde mesa plana

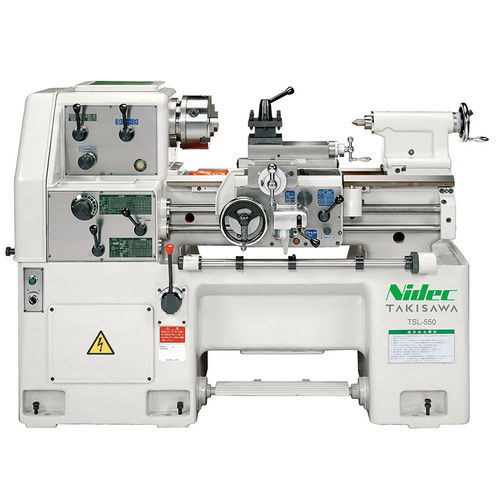

Torno convencional - TSL-550 - TAKISAWA - horizontal / 2 ejes / de mesa plana
Torno convencional - TSL-550 - TAKISAWA - horizontal / 2 ejes / de mesa plana
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
convencional
Orientación del husillo
horizontal
Número de ejes
2 ejes
Estructura
de mesa plana
Sistema de transmisión
backgear
Aplicaciones
para metal
Otras características
con indicador de posición
Función combinada
roscado
Diámetro

210 mm, 360 mm
(8,27 in, 14,17 in)

Velocidad de rotación

Máx.: 2.000 rpm
(12.566,371 rad.min-1)

Mín.: 70 rpm
(439,823 rad.min-1)

Longitud de la pieza

550 mm
(22 in)

Potencia nominal

2,2 kW, 3,7 kW
(3 hp, 5 hp)

Longitud total

725 mm
(29 in)

Ancho total

1.622 mm
(64 in)

Altura total

1.101 mm
(43 in)

Peso

950 kg
(2.094 lb)

Descripción

El TSL-550 es un torno manual de Takisawa Machine Tool Co., Ltd. diseñado para la formación en mecanizado.

Accesorios estándar
  • Barra de parada automática de avance longitudinal (equipo estándar).
  • Selección sencilla de avances y roscas.
  • Palanca de arranque diseñada para funcionar sólo al ser tirada, por seguridad.
  • Freno de pie incluido.
  • Collarín con escala axial proporcionado.


Especificaciones principales
  • Diámetro de giro sobre bancada: 360 mm
  • Diámetro sobre carro transversal: 210 mm
  • Longitud entre puntos: 550 mm
  • Rango de velocidades del husillo: 83–1800 (OP. 70–1500, 92–2000)
  • Número de cambios de velocidad: 6
  • Motor del husillo: 2.2 kW (OP. 3.7 kW)
  • Rango de roscas métricas: 24 / 0.5–14 (tipo/mm)
  • Rango de roscas en pulgadas: 31 / 2–56 (tipo/TPI)
  • Número de avances longitudinales: 36
  • Rango de avance longitudinal: 0.041–2.22 mm/rev.
  • Avances transversales: 1/2 de los avances longitudinales
  • Altura de la máquina: 1101 mm
  • Superficie ocupada (profundidad): 725 mm
  • Superficie ocupada (ancho): 1622 mm
  • Peso de la máquina: 950 kg


Datos técnicos
  • Modelo: TSL-550
  • Marca: Takisawa Machine Tool Co., Ltd.
  • Uso previsto: Formación en mecanizado (habilidades de torneado básicas a avanzadas)
